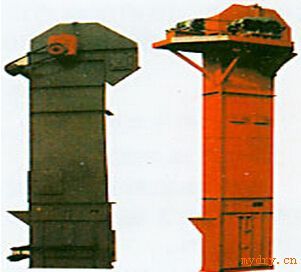

HDL型环链离心斗式提升机

HDL型环链离心斗式提升机，由运行部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧链轮的下部区段、中间机壳、驱动装置、逆至制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸载。本提升机的牵引机构是两根环形链条，它与上部链轮间利用磨擦力来传动，因此运转平衡，是一种较轻型的快速提升机。本提升机适用于输送粉状、粒状和小块状的无磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。由于提升机的牵引机构是环形链条，因此允许输送温度较高的物料。为了适应对被输送物料的不同掏取与投出特性，本机备有深贺底形与浅贺底形两种料斗。深贺底形料斗适于输送干燥、松散和易于投出的物料，如水泥、煤块、干砂和碎矿石等。浅贺底形料斗适于输送潮湿、易结块和难于投出的物料，如湿砂、型砂等。
本品有二种规格：HDL—300和HDL—400
本机的输送能力为16——47.2立方米／小时，高度4.5——30米。

项目		提升机型号
		HDL300				HDL400
		Ｓ制法		Ｑ制法		Ｓ制法		Ｑ制法
输送能力，平方米／小时		28		16		47.2		30
料斗容量，升		5.2		4.4		10.5		10
斗距，毫米		500		500		600		600
运行部分（料斗牵引链条）公斤／米		24.8		24		29.2		28.3
牵引链条	型式	锻造环形链
	园钢直径（毫米）	18				18
	节距（毫米）	50				50
	破断强度（公斤）	12800				12800
料斗运动速度（米／秒）		1.25				1.25
传动链条轴转数（转／分）		37.5				37.5
输送物料的散状比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
传动装置制法		C1	C2	C3	C4	C1		C2
圆柱齿轮减速机	传动装置右装	JZQ400—IV—3U				JZQ400—IV—3U
	传动装置左装	JZQ400—IV—4Y				JZQ400—IV—4Y
电动机型号		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
传动装置功率（千瓦）		5.5	7.5	7.5	7.5	7.5		7.5
棘轮制动装置（齿轮X模数）		6X18	6X18	8X15	8X15	6X18		8X15
传动装置重量（公斤）		628	702	870	885	902		917
物料的*大块度(毫米)		25		35		45		55
