椭圆齿轮流量计

椭圆齿轮流量计

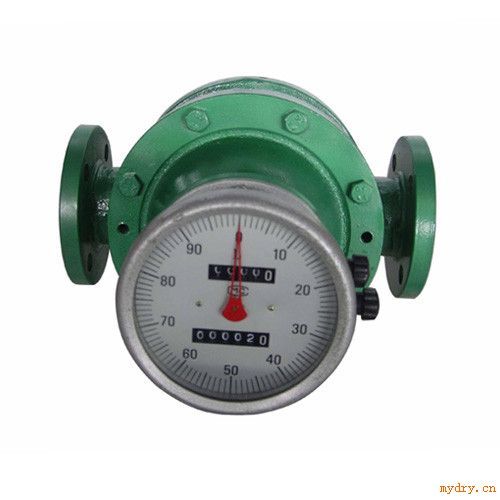

HJ-LC系列椭圆齿轮流量计是用来测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。产品选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的系列流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。 产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6椭圆齿轮流量计技术数据： 普通铸铁型（a）、铸钢型（e）、不锈钢型（b）

型号		HJ-LC-a铸铁		HJ-LC-e铸钢		HJ-LC-b不锈钢
公称压力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 ~200 Mpa.s
被测液体温度		-20℃～+100℃
流 量 范 围m3/h
型号精度等级	HJ-LC-a铸铁			HJ-LC-e铸钢		HJ-LC-b不锈钢
公称口径（mm）	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

椭圆齿轮流量计标识型号：

类型代码	—	材质标志	通径	压力	/	计数器	发讯器	说明
HJ	—							椭圆齿轮流量计
		A						铸铁型（1.6MPa）
		AY						智能铸铁型（1.6MPa）
		NA						高粘铸铁型（1.6MPa）
		NAY						智能高粘铸铁型（1.6MPa）
		TAY						智能高温铸铁型（1.6MPa）
		TNAY						智能高粘高温铸铁型（1.6MPa）
		E						铸钢型（6.4MPa）
		EY						智能铸钢型（6.4MPa）
		NE						高粘铸钢型（6.4MPa）
		NEY						智能高粘铸钢型（6.4MPa）
		TE						高温铸钢型（6.4MPa）
		TEY						智能高温铸钢型（6.4MPa）
		TNEY						智能高粘高温铸钢型（6.4MPa）
		B						不锈钢型（2.5MPa）
		BY						智能不锈钢型（2.5MPa）
		TBY						智能高温不锈钢型（2.5MPa）
		13A						13A铸铁型流量变送器
		13E						13E铸钢型流量变送器
		13B						13B不锈钢型流量变送器
			10152025405080100150200					公称通径：DN=10公称通径：DN=15公称通径：DN=20公称通径：DN=25公称通径：DN=40公称通径：DN=50公称通径：DN=80公称通径：DN=100公称通径：DN=150公称通径：DN=200
				1.6				公称压力(1.6Mpa)
				2.5				公称压力（2.5MPa）
				4.0				公称压力（4.0MPa）
				6.3				公称压力（6.3MPa）
						11		普通机械指针显示
						21		回零机械指针显示DN25以上
						12		发讯机械指针显示
						13		单发信（脉冲信号输出）
						Y		智能液晶表头显示
							P	输出二线制或三线线脉冲
							I	输出二线制或三线线4—20mA
							MF	4—20mA模拟量输出发信器

椭圆齿轮流量计的安装使用:
1、流量计前应安装配套过滤器，且配套过滤器的出口紧接流量计的入口，两者本体上箭头指向与液体流向一致。
2、当被测液体含有气体时，流量计前应安装消气过滤器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180度或90度均可.
5、新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次，如发现不动，可以用柴油浸泡(避免出厂校验后内存沉淀物)。
6、流量控制阀应安装在流量计进口处，开闭阀门装在出口处，使用开闭阀时缓慢启动，不要突然开启以防“水击”现象。
7、在新管道上安装流量计前，管道需要冲洗，冲洗时采用直管段(替代流量计位置)防止焊渣，杂物等进入流量计。
8、严禁用水校验铸铁、铸钢材质的流量计。
9、流量计在使用时流量大小不得超过技术要求.流量计工作在*大流量50—80%为优。
10、被测液体如果具有化学腐蚀性，须选用不锈钢材质的流量计。
椭圆齿轮流量计订货须知:
1.名称，型号，规格，材质。
2.介质温度，工作压力，流量范围。
3.介质粘度或名称。
4.有无特殊要求，如防爆。
5.订货及收货单位名称。
6.详细通讯地址，电话传真，邮编。
7.结算单位，开户银行，帐号。
8.到达站名，联系人。
9.您需详细了解相关产品，请来信索取资料。
10.本厂产品实行三包一年，使用期跟踪维修。
