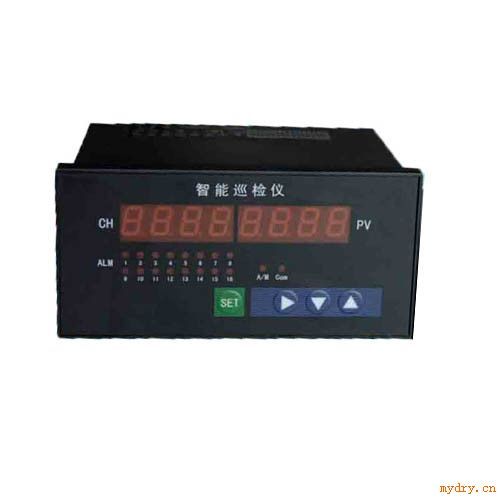

智能巡检仪

HJ-XMDX智能巡检仪与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。一、智能巡检仪技术指标：基本误差： 0.2％FS±1个字
分辨力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号
采样周期：0.5S
报警输出： ⑴1-64通道统一上下限报警，继电器输出触点容量 AC220V/3A
⑵1-8通道分别独立报警，继电器输出触点容量 AC220V/1A
变送输出：通过开关量输入可选择相应通道带 4～20mA、0～10mA、1～5V、0～5V 隔离输出精度：±0.3％FS
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
电源：开关电源 85～265VAC 功耗4W以下二、智能巡检仪特点：
1、通道：
——*大16通道点数可选（可屏蔽2-16通道中的任何一个通道）；
2、输入信号类型：
——各通道可任意设置（通过软件设置和硬件跳线相结合的方式完成）；
3、显示量程和分辨率：
——各通道可根据需要分别设置量程范围和小数点位数；
4、报警方式：
——a.各通道统一设置报警值，共用继电器输出；
——b.各通道分别设置报警值，共用继电器输出；
——c.各通道分别设置报警值，独立继电器输出（本方式需配分别报警控制盒）；
——d.各通道独立双色指示灯报警；红色亮表示上限报警，绿色亮表示下限报警；
5、模拟变送输出类型和方式：
——a.变送类型：0-10mA、0-20mA、4-20mA可选；
——b.输出方式：可选择各通道测量值的平均值、*大值或*小值变送输出；
可指定16通道中任何一通道进行变送输出；所有输出方式的变送范围必须相同；
6、显示方式：
——双排四位数码管显示；
7、巡检方式：
——a.手动巡检：可按∧、∨键手动查看各通道测量值；2分钟无按键操作回到自动
巡检状态。
——b.自动巡检：仪表根据设定的显示间隔循环显示各通道的测量值，设定间隔为0.5秒-50秒，默认为1秒。以上两种巡检方式按>键进行切换。
8、通讯方式：
——RS232或RS485方式可选，采用标准modbus协议，通用性强，可靠性高，详见“巡检仪通讯协议”；
三、智能巡检仪按键说明：
SET键：设置键，长按此键进入设置状态，在设置过程中，该键的作用为确认当前所设置的数据，并自动转到下一菜单。
> 键：参数设置时光标移位键，按键一次光标向右移动一位，到*右边一位时再按移位键则光标移到首位；在测量状态下，此键作为手动巡检和自动巡检方式之间的切换。
△、▽ 键：参数修改时用于增加、减少参数设定值；手动巡检时用于切换当前显示通道。
> 键 + △ 键：参数设置时返回上一菜单；
SET键 + △ 键：退出参数设置菜单；四、智能巡检仪参数设置：
在仪表运行状态下，长按SET键（2S）即可进入设置菜单，此时显示“CLK”，要求输入密码，键入“655”（可更新），再按SET键即进入参数设置。各按键功能及组合请见上述的“按键说明”。2分钟内无按键动作则自动回到测量状态。五、智能巡检仪型号说明：

型谱								说明
HJ-XMDX								智能巡检仪
外型尺寸	A							横式160×80×125mm
	T							台式320×120×250mm
通道数		□□						0-64路，A规格仪表*多24路
报警输出			H					各通道统一上限报警
			L					各通道统一下限报警
			D					各通道独立报警（*多8路）
变送输出				X1				4～20mA输出
				X2				0～10mA输出
				X3				1～5V输出
				X4				0～5V输出
通讯输出					P			微型打印机
					R			串行通讯RS232
					S			串行通讯RS485
供电电源								220VAC供电
						W		DC24V供电
输入信号							Sn	见"输入信号类型表"
