QDX3-S9双级蜗轮箱-阀门手动执行器

阀门手动装置-双级蜗轮箱产品参数

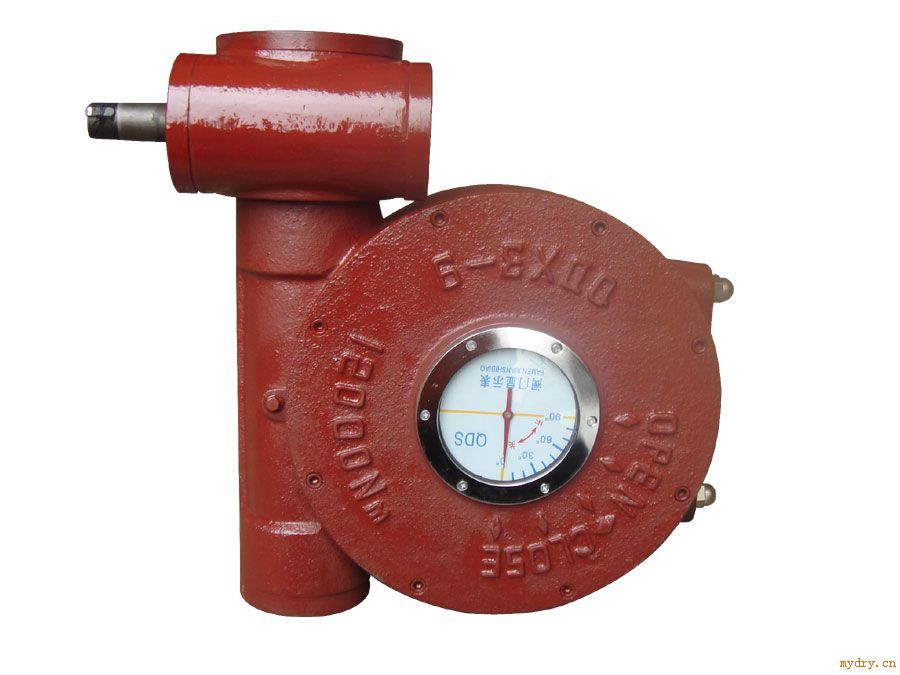

QDX3-S6双级蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。通常增设一级蜗轮减速机构。为又级传动，以减少手动操作力。产品 DN400-DN1400 共有10个规格。蜗轮箱是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，减速机等。本公司生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了蜗轮头外我们还生产，全系列蜗轮箱、防盗蜗轮箱等阀门及配件产品。
双级蜗轮箱特点
蜗轮箱壳采用灰铸铁、球墨铸铁、铸钢材料，美观大方。体积小，重量轻，设计合理，输出转矩大，省力轻便。1-蜗轮箱装有限位螺钉可在全开OPEN或全闭CLOSE两个位置上±5°调整。2-蜗轮副自锁，操作简单。3-开关指示牌直接在蜗轮上连接，指示准确直观。4-可根据用户需要，附有结合子，制成不同的孔径、孔型，适应性强，互换性强。产品出厂时装有专用润滑脂，外壳密封，防水。检验蜗轮头的真实性,一定要求阀门的生产企业提供真实、准确的检验报告。这些检验报告包括：①原材料的检验--原铁中C，Si，Mn，P，S等的成分含量以及焦炭的质量等；②铸件的检验--金相试验，延伸率试验，强度试验等；③密封试验--双面泵压试验及多次开关试。
双级蜗轮箱连接尺寸数据

技术数据
型号	3	4	5	6	7	8	9	10	11	12	13	14
速比	399:1	409:1	513:1	450:1	550:1	500:1	600:1	1580:1	1950:1	2350:1	2650:1	2650:1
输入力矩Nm	78	98	112	122	133	156	156	156	195	195	195	250
输出力矩Nm	2334	3006	4309	4000	5480	5850	7020	18500	28500	34500	39000	50000
旋转行程	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°
限位调整	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
连接尺寸
连接法兰φ	125	150	175	210	260	300	350	415	475	560	650	800
连接孔中心φ	102	125	140	165	200	254	298	356	406	483	590	720
法兰凹面φ	70×3	85×3	100×4	130×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8	600×8
孔径：孔数	M10×4	M12×4	M16×4	M20×4	M16×4	M16×8	M20×8	M20×10	M20×12	M22×12	M27×12	M30×12
轴孔直径mm	24	30	36	40	40	60	80	90	110	130	160	200
平键尺寸×条数×位置	8×1	10×1	12×1	12×2× 90°	16×2× 90°	18×2× 90°	22×2× 90°	28×2× 90°	28×2× 90°	32×2× 90°	32×2× 90°	36×2× 90°
安装高度	62	68	75	105	110	120	120	150	180	195	205	250
手轮直径φ	240	180	320	350	400	500	500	500	600	600	600	600
阀门参配
蝶阀参配DN	125-150	200-250	300-350	400-450	500-500	700	800	900-1000	1100-1200	1400-1600	1800-2000	2400
球阀门参配DN	80	100	150	200	250-300	350	400	500	600	800	1000	1200

双级蜗轮箱连接数据表

外形尺寸
型号	位置
型号	A	B	C	D	E	F	G	H	h	2-b	N-M深 L	d	φ	重量kg
QDX3-S6	470	500	320	250	290	170	170	125	105	10	4-M20 32	45	320	451
QDX3-S7	515	525	340	290	300	200	190	140	110	15	8-M16 28	50	350	58
QDX3-S8	550	590	360	335	350	260	220	170	125	18	8-M16 40	75	400	90
QDX3-S9	630	710	435	400	400	285	350	210	130	22	8-M20 45	80	500	116
QDX3-S10	820	790	580	415	425	356	310	230	140	28	12-M20 40	90	500	195
QDX3-S11	850	940	560	475	450	406	350	280	165	28	18-M20 40	110	500	300
QDX3-S12	1030					483		330	195	32	18-M22 50	130	500	600
QDX3-S13	1150					590		400	205	32	18-M27 50	160	500	1000
QDX3-S14	1520					720		450	250	36	18-M30 50	200	600	2000

禹轩泵阀公司订货须知：如果你对以上产品-QDX3-S双级蜗轮箱，阀门蜗轮箱，阀门手动执行器- 感兴趣请按以下要求咨询或订货-谢谢
一、①驱动装置产品名称与型号②双级蜗轮箱所配阀门口径③双级蜗轮箱是否带附件以便我们的为您正确选型④双级蜗轮箱的使用压力⑤双级蜗轮箱的使用介质的温度。
二、若已经由设计单位选定禹轩泵阀公司的蜗轮箱型号，请按蜗轮箱型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的禹轩泵阀公司工程师为您审核把关
