A49Y-10V主安全阀,冲量安全阀
A49Y-10 A49Y-10V主安全阀,冲量安全阀产品用途中温中压冲量安全装置(H系列)供蒸汽工作压力为P﹦3.92MPa;t≤450℃的电站锅炉上使用,防止锅炉内介质压力超过允许值,以保证锅炉安全运行。 主安全阀A49Y-10 DN150应与冲量安全阀A49Y-10 DN25配套安装使用。

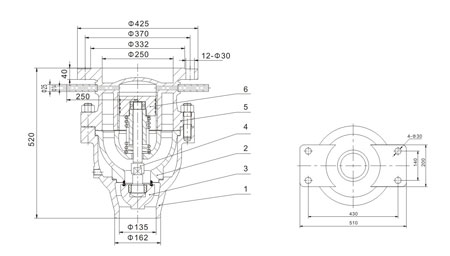

A49Y-10 A49Y-10V主安全阀,冲量安全阀产品剖解图
A49Y-10 A49Y-10V主安全阀,冲量安全阀性能规范
公称压力 MPa | 公称通径 DN | 试验压力 | *大工作压力 | *大工作温度℃ | |
强度 | 密封 | ||||
10.0 | 150 | 15.0 | 4.0 | 4.0 | ≤450 |
A49Y-10 A49Y-10V主安全阀,冲量安全阀主要零件材料
1.主安全阀
序号 | 零件名称 | 材 料 |
1 | 阀体 | 碳钢 |
2 | 阀座 | 碳钢+钴基硬质合金 |
3 | 阀瓣 | 碳钢+钴基硬质合金 |
4 | 阀杆 | 渗氮钢 |
5 | 阀盖 | 碳钢 |
6 | 活塞 | 不锈钢 |
2.冲量安全阀
序号 | 零件名称 | 材 料 |
1 | 阀体 | 碳钢 |
2 | 阀盖 | 碳钢 |
3 | 阀瓣 | 不锈钢+钴基硬质合金 |
4 | 阀杆 | 不锈钢 |
5 | 导向套 | 不锈钢 |

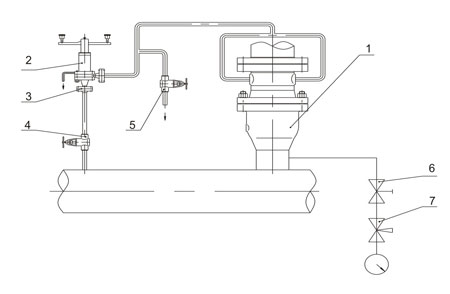

1.主安全阀 | DN150;PN10 |
2.冲量安全阀 | DN25;PN10 |
3.法兰、螺栓、螺母 | |
4.节流阀 | DN10;PN32 |
5.截止阀 | DN10;PN32 |
6.截止阀 | DN10;PN32 |
7.三通阀 | DN4;PN32 |
禹轩阀门安全阀订货须知: 如果你对:A49Y-10 A49Y-10V主安全阀,冲量安全阀-感兴趣请你按下列要求咨询或订货。
一、①安全阀产品名称与型号②安全阀口径③安全阀是否带附件以便我们的为您正确选型④安全阀的使用压力⑤安全阀的使用介质和温度二、若已经由设计单位选定禹轩泵阀公司的安全阀型号,请按安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的禹轩泵阀公司工程师为您审核把关。
