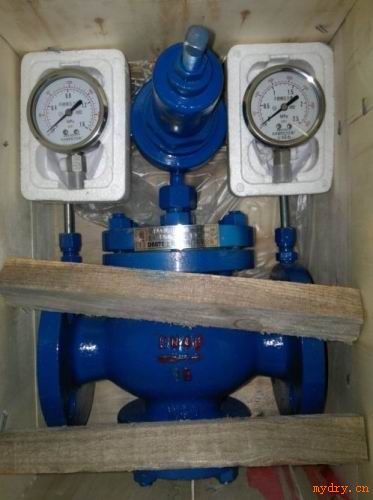

Yk43X先导活塞式气体减压阀

应用范围：

先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

标准规范：

设计制造标准：GB12246
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

工作原理及其结构：

减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开付阀瓣，介质由a孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。付阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

技术参数：

公称压力(Mpa)1.62.54.06.410.016.0壳体试验压力(Mpa)*2.43.756.09.615.024密封试验压力(Mpa)1.62.54.06.410.016.0*高进口压力(Mpa)1.62.54.06.410.016.0出口压力范围(Mpa)0.1-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5压力特性偏差(Mpa)△P2PGB12246-1989流量特性偏差(Mpa)P2GGB12246-1989*小压差(Mpa)0.150.150.20.40.81.0渗漏量X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989

*：壳体试验不包括膜片、顶盖

流量系数：(Cv)

DN1520253240506580100125150200250300350400500Cv12.546.591625366410014025040057078010201500

零部件材料：

零件名称零件材料阀体阀盖底盖WCB/FCB*阀座阀盘2Cr13/304*缸套2Cr13/25(镀硬铬)/304*活塞2Cr13/铜合金/铜合金*活塞环合金铸铁/对位聚苯*导阀座导阀杆2Cr13/304*膜片1Cr18Ni9Ti主阀导阀弹簧50CrVA调节弹簧60Si2Mn密封垫(X/F型号)橡胶/聚四氟乙稀导阀体导阀盖25/304*

*：用于氧气介质时的材料

连接尺寸：

连接尺寸：(PN1.6-4.0) 单位：mm

公称通径DN外形尺寸LHHl1.6/2.5MPa4.0MPa15160180290902016018030098251802003001103220022030011040220240320125502502703201256528030032513080310330365160100350380365170125400450475200150450500475210200500550515240250650560290300800705335350850745375400900780405450900730455500950835465
