粮食_饲料_化工等自动流量平衡器/电子配料器/配米器/配料秤

  • 2015-10-26 16:50:14
  • 来源:无锡安姆毕圣自动化科技有限公司

粮食_饲料_化工等自动流量平衡器/电子配料器/配米器/配料秤

一、技术参数
·配比范围:0.3~35T/h

·流量控制精度:1%

·电源:AC220V±10% 50HZ

·*大功耗:45W

·外型尺寸:600 X 475 X 460mm

·环境温度:-10℃~55℃

·环境湿度:<80%

·设备重量:40Kg

·输出接口:RS—232 RS—485

二、特征描述

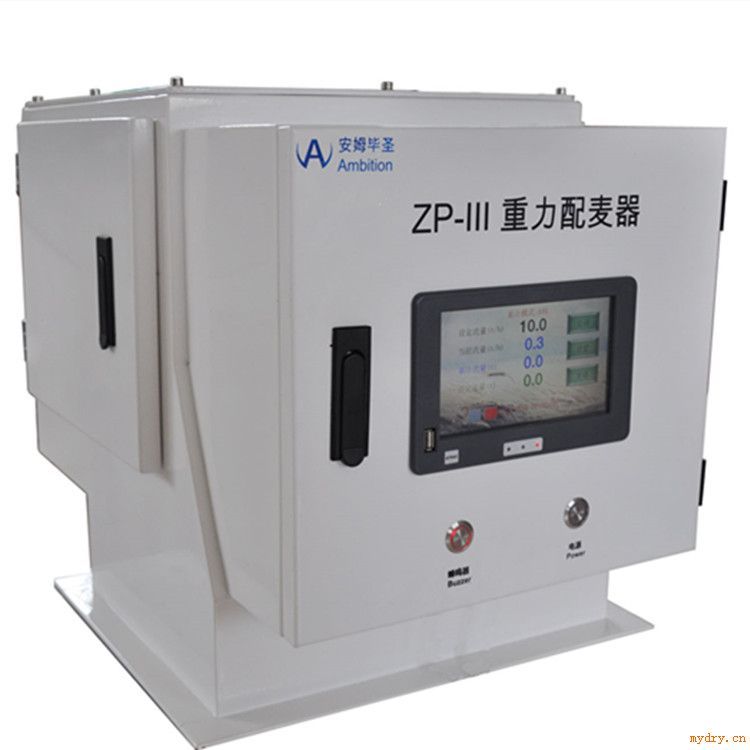

1、ZP-Ⅲ型重力式配料器总结了国内外同类产品的优缺点。采用嵌入式大屏幕工业触摸显示器,人机对话;中文操作。有:“设定流量t/h﹑当前流量t/h﹑累计流量t﹑设定定量”。有:“料门开度红柱”使操作人员一目了然。
2、RS-232﹑RS-485通信接口可以与上位机PC联网,在主控室观察操作运行配料全过程。如在运行中出现空仓﹑设定定量到设定量就报警,这一台配料器就停止配料,操作人员就可换仓继续工作,不影响配料质量。
三、构造和工作原理

重力配料器有机械执行和电子测控两大部分组成。机械执行部分:机箱流量控制机构和信号采集机构。

电子测控部分:高精度电子称重传感器和单片机嵌入式彩色触摸屏。

(1)机箱:主要由矩形钢箱和上下两端进出口组成。机箱两侧有两扇门,由此观察物料冲落状况,并便于设

备进行检修与保养。

(2)流量控制料闸门和传感冲板:流量控制闸门是一块弧形钢板,用轴承与机箱连接。以获得灵活、平稳的

特性。料闸门与流量槽组成一个开度方便控制物料通路。传感冲板(由高精度电子称重传感器与不锈钢曲面

组成)安装在流量控制料闸门的下方。当闸门缓慢打开物料冲在传感板上,即电子称重传感器获得了流量信

号。

(3)高精度称重传感器固定在箱体一侧,有传感器及支架,组成流量信号采集机构,传输的到仪表。仪表采

用单片机与嵌入式彩色触摸屏组成,操作简单。

减速电机控制装置:减速电机供电电源由控制仪控制,可以倒顺转与涡轮涡杆减速器与闸门连接。

四、用途/应用领域

在工业生产在线控制中,经常会碰到散落物料精细搭配的问题。随着自动化程度不断提高有原来人工或

容积式的粗糙搭配,到现在电脑控制下的精细搭配。ZP-Ⅲ型重力配料器既可以与PLC上位机联网多台操控,

也可以单独操作控制,高料度的电子称重传感器与减速电机来调控进料闸门,使搭配精度高、稳定可靠性好。

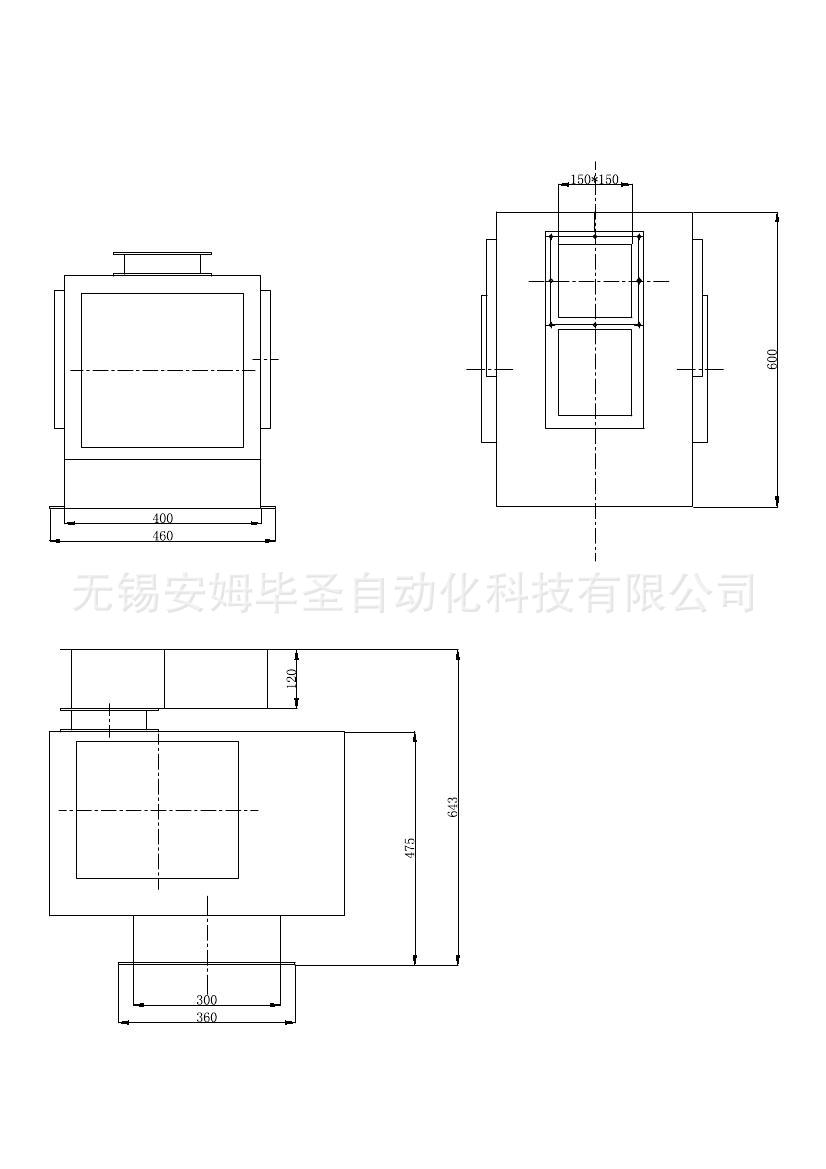

五、图纸
