提供全套工程阀门解决方案，QB2双口排气阀售前、售中、售后专业服务！

质量*：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

上海沪嘉阀门厂有限公司

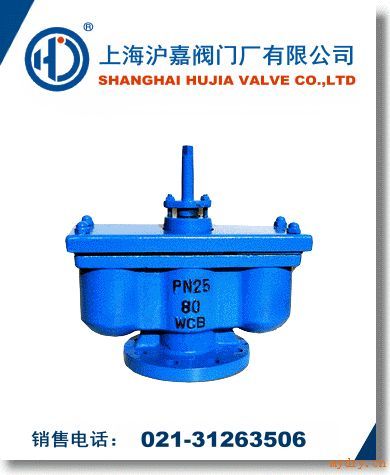

QB2双口排气阀诞生于70年代，体形大,重量重，排气量小，该排气阀在80年代末*为理想产品，问世以来一直还续用。排气阀是管道必配设备，安装在管道*高点或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。

QB2双口排气阀主要零配件

1

2

3

4

5

6

7

8

9

10

阀体

密封垫

阀瓣

开槽锥端定位螺钉

阀杆

空心球

阀盖

垫片

填料

排气口垫片

11

12

13

14

15

16

17

18

19

排气端盖

螺母

护盖

螺母

专用螺柱

双头螺柱

填料压盖

螺母

双头螺柱

QB2双口排气阀主要外形及连接尺寸

型号

公称通径

主要尺寸（mm）

D

D1

D2

L

Z-φd

介质

阀体材料

QB2-10

40

145

110

85

430

4-φ18

水

铸铁

QB2-10

50

160

125

100

430

4-φ18

水

铸铁

QB2-10

75

195

160

135

470

4-φ18

水

铸铁

QB2-10

100

215

180

155

500

4-φ18

水

铸铁

QB2-10

150

280

240

210

540

8-φ20

水

铸铁

QB2-10

200

335

295

265

700

8-φ20

水

铸铁

QB2-10型双口排气阀每小时排气量表

规格

50

75

100

150

200

立方米/小时

4-173

85-352

14-597

22-904

27-1145

排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。

排气阀工作原理：

排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。

排气阀的优点：

1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
安装：排气阀在安装时，*好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。
