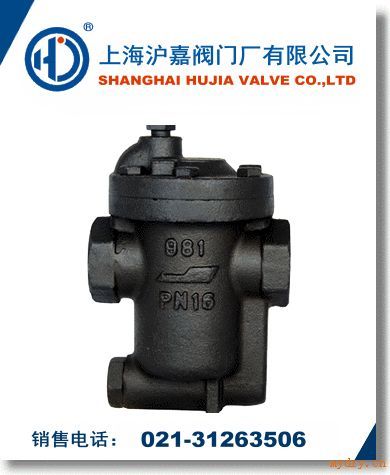

名称：倒桶式疏水阀型号：81-86口径：DN15-DN50压力：1.6MPa≈4.0MPa材质：铸铁、铸钢、不锈钢认证：ISO9001:2000·倒桶式疏水阀产品详情倒桶式疏水阀产品结构特点
1.内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。
2.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。
3.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
4.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
5.倒置桶式蒸汽疏水阀不受背压的影响，在高的背压下能很好地工作。
6.倒置桶式蒸汽疏水阀工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
7.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性能 , 无污物困扰。
倒桶式疏水阀工作原理
倒桶式疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
倒桶式疏水阀连续排水能量表 (Kg/h)
型号
880
881
881F
81
882
882F
82
883
883F
83
884
884F
84
815
815F
85
816
816F
0.5
240
420
800
1520
2500
3960
7190
1
280
470
930
1750
2950
4500
8600
2
230
460
930
1800
3020
4500
8150
4
280
410
920
2000
3050
4400
8800
6
280
380
800
1560
2600
4600
8000
8
310
420
900
1750
2950
4900
8850
10
260
365
660
1550
2550
4500
8450
12
200
380
720
1730
2880
4850
9000
15
230
335
560
1500
2500
3000
8400
17
250
350
600
1550
2600
3200
8650
21
--
240
860
1200
2200
3400
7200
25
250
900
1300
2400
2900
7800
倒桶式疏水阀结构与尺寸
880-815型倒桶式疏水阀侧进侧出、附过滤网、外部尺寸图（mm）
型号
通径
A
B
C
D
*大压力 kg/cm 2
880
15.20.25.32.40.50
96
76
70
128
25
881
15.20.25.32.40.50
96
76
100
128
41
882
15.20.25.32.40.50
145
94
137
170
25
883
15.20.25.32.40.50
180
120
193
202
25
884
15.20.25.32.40.50
203
150
212
232
25
815
15.20.25.32.40.50
220
148
248
250
25
881F-886F型倒桶式疏水阀、法兰、附过滤网、外部尺寸图（mm）
型号
通径
A
B
C
D
*大压力 kg/cm 2
881F
15.20.25.32.40.50
96
76
100
170
25
882F
15.20.25.32.40.50
145
94
137
210
41
883F
15.20.25.32.40.50
180
121
193
270
25
884F
15.20.25.32.40.50
203
150
212
320
25
815F
15.20.25.32.40.50
220
148
248
320
25
816F
15.20.25.32.40.50
265
489
310
400
25
81-86型倒桶式疏水阀下进上出式外部尺寸图(mm)
型号
通径
A
B
*大压力 kg/cm 2
81
15.20.25.32.40.50
108
162
25
82
15.20.25.32.40.50
133
203
25
83
15.20.25.32.40.50
162
273
25
84
15.20.25.32.40.50
184
314
25
85
15.20.25.32.40.50
216
380
25
86
15.20.25.32.40.50
260
432
25
?疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀，应在出水口*低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7、疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到*佳节能效果和提高经济效益。?
