浮动式铸钢球阀
浮动式铸钢球阀 http://www.hushanfamen.com/Valve_Product_674.html
沪山阀门制造（上海）有限公司是国内*〖浮动式铸钢球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖浮动式铸钢球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

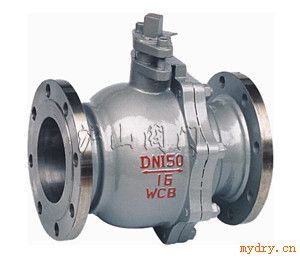

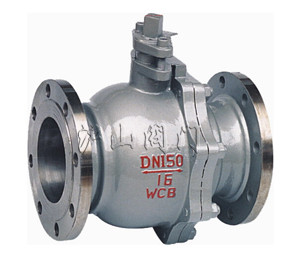

浮动式铸钢球阀介绍
浮动式铸钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。铸钢球阀一般分为手柄铸钢球阀，气动铸钢球阀，电动铸钢球阀，铸铁球阀，不锈钢球阀，全铜球阀等。 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。 浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压电动球阀。一、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(N、P)
技术规范
设计标准Design Standard GB/T12237 API608 结构长度Face to Face GB/T12221 ASME16.10 法兰尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5 检查与实验Test＆Inspection JB/T9092 API598 注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。主要零件材质F
序号
No 零件名称
Part name 材质 Material GB ASTM 1 侧阀体
Bonnet WCB A216-WCB 2 螺母
Nut 35 A194-2H 3 垫片
Gasket 柔性石墨+不锈钢
Graphite + stainless steel 柔性石墨+不锈钢
Graphite + stainless stee 4 螺柱
Bolt 35CrMoA A193-B7 5 阀体
Body WCB A216-WCB 6 阀座
Seat PTFE PTFE 7 球体
Ball 25+ENP A105 + ENP 8 阀杆
Stem 1Cr13 A182-F6a 9 垫片
Gasket PTFE PTFE 10 填料
Packing 柔性石墨
Flexible Graphite 柔性石墨
Flexible Graphite 11 填料压盖
Gland WCB A216-WCB 12 螺钉
Screw nail 35 A194-2H 13 定位片
Locating piece Q235A 碳钢
Carbon steel 14 挡圈
Ring 65Mn AISI 1566 15 手柄
Wrench KT330-08 A47-667 235 10 注：抗硫型阀门该零件的材质为GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型阀门该零件材质为GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列阀门
主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
二、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250 NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 150LB
法兰Flange L 108 117 127 - 165 178 190 203 229 356 394 457 - 1.6MPa
法兰Flange L 130 140 150 165 80 200 220 250 280 320 360 400 - 10K(JIS)
法兰Flange L 108 117 127 - 165 178 190 203 229 365 394 457 533 对焊
Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 419 - 手动
Hand –
Operated H 59 63 75 - 95 107 142 152 178 252 272 342 - W 130 130 160 - 230 230 350 400 500 750 750 900 - Kg 2.3 3.0 4.5 - 7.0 9.5 15.0 19.0 33.0 58.0 93.0 1600 - 涡轮蜗
杆传动
Worm Gear
Operated H - - - - - - - - - - 292 398 - W - - - - - - - - - - 400 600 - 型号Type - - - - - - - - - - A B - Kg - - - - - - - - - - 180 240 - 气动
Air –
Operating H 200 204 257 - 264 340 370 389 594 646 646 781 - H1 122 126 162 - 169 209 239 258 337 437 437 537 - L1 326 326 347 - 420 426 426 590 523 610 610 885 - L2 136 136 181 - 181 257 257 257 287 378 378 530 - 型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 - Kg 6.1 6.3 8.1 - 14.1 16.6 38 42.1 53 95.3 105.2 207.8 - 电动
Electric
Driving H - - - - - 472 486 579 595 650 739 799 - H1 - - - - - 377 391 484 500 500 589 649 - W - - - - - 190 190 190 190 400 400 400 - 型号Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1Kg - - - - - 23 25 60 75 97 162 226 -
三、浮动式铸钢球阀 Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量PN2.5MPa 4.0MPa CLASS 30020K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250 NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 300LB法兰Flange L 140 152 165 - 190 216 241 282 305 381 403 502 - 2.5MPa法兰Flange L 130 140 150 -165 180 200 220 250 320 400 400 550 - 4.0MPa法兰Flange L 130 140 150 160 200 220 250 280 320 400 400 550 - 20K(JIS)法兰Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568 对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 - 手动Hand –Operated H 59 63 75 - 95 167 142 152 178 252 272 342 - W 130 130 160 - 230 230 350 400 500 750 750 900 - Kg 2.5 3.5 5.5 - 10.5 14.5 23.5 30 55 81 118 200 - 涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 292 398 - W - - - - - - - - - - 400 600 - 型号Type - - - - - - - - - - A B - Kg - - - - - - - - - - 220 365 - 气动Air –Operating H 200 204 257 - 264 340 379 452 594 646 744 920 - H1 122 126 162 - 169 209 248 295 375 437 500 615 - L1 326 326 347 - 420 426 426 590 523 610 610 885 - L2 136 136 181 - 181 257 257 257 287 378 378 530 - 型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 - Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107 130 220 - 电动ElectricDriving H - - - - - 472 472 579 595 650 739 799 - H1 - - - - - 377 391 484 500 500 589 649 - W - - - - - 190 190 190 190 400 400 400 - 型号Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 - Kg - - - - - 23 25 60 75 100 170 240 -
四、浮动式铸钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)
尺寸及重量 PN6.4MPa10.0MPaCLASS 400600 DN mm 15 20 25 32 40 50 65 80 100 125 150 200 NPS 1/2 3/4 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 400LB法兰Flange L 165 190 216 - 241 292 330 356 406(432) - - - 6.4MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660 10.0MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660 对焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - - 手动Hand –Operated H 59 63 75 - 95 167 180 198 198 - - - W 160 160 230 - 400 400 650 650 1050 - - - Kg 6.5 9 13 - 16.5 25 30 55 66 - - - 涡轮蜗杆传动Worm GearOperated H - - - - - - - 292 398 - - - W - - - - - - - 400 600 - - - 型号Type - - - - - - - A B - - - Kg - - - - - - - 72 85 - - - 气动Air –Operating H 200 204 241 - 264 340 379 452 584 - - - H1 122 145 146 - 169 209 248 295 375 - - - L1 283 283 283 - 350 590 590 523 610 - - - L2 136 181 181 - 181 257 257 287 378 - - - 型号Type AG09 AG09 AG09 - AG09 AG13 AG13 AG13 AW17 - - - Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 59.3 81.2 - - - 电动ElectricDriving H - - - - - 472 559 599 632 - - - H1 - - - - - 377 449 449 472 - - - W - - - - - 190 190 190 190 - - - 型号Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - - Kg - - - - - 25 60 75 90 - - - *( )内为PN10.0MPa、Class600尺寸
