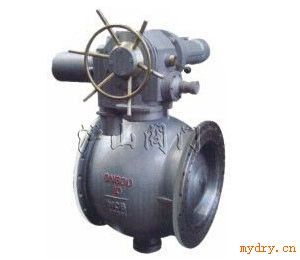

侧装偏心半球阀
侧装偏心半球阀 http://www.hushanfamen.com/Valve_Product_681.html阀门制造(上海)有限公司是国内*〖侧装偏心半球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖侧装偏心半球阀〗解决方案,质量可靠,价格实惠,故*各地,欢迎新老客户来电,来函,我们将为您提供*优质的服务。
一、侧装偏心半球阀介绍
侧装偏心半球阀是指阀体中心轴线与半球中心轴线形成尺寸偏置,且仅在阀体一侧设置密封副的阀门。以球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。,内部零部件是从侧面进行安装和拆解的一种偏心半球阀。
二、侧装偏心半球阀工作原理
侧装偏心半球阀是用带有圆形通道的球体作为启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到开启和关闭管道和设备介质之用的目的。三、侧装偏心半球阀安装方法分类
上装式偏心半球阀 阀门内部零部件从阀门上部进行安装和拆解的阀门,优点是维修时,无需从管线上拆除,即可更换阀门里的配件。 侧装式偏心半球阀 阀门的结构是一体式的,内部零部件是从侧面进行安装和拆解的一种气动阀门。四、侧装偏心半球阀的特性
压力损失小 全开时水损为零,流道完全畅通;内腔自动清洗,阀芯90度旋转,自动冲洗阀体内腔,将介质中的杂物清洗干净,且介质不会沉积在阀腔内。球体为半球形,流通具有*高的CV值,增强了泵的系统效应,并使磨损腐蚀除降为*低程度。 耐颗粒磨损 利用双偏心的原理在关闭过程中,只在*后一刻球冠才靠向阀座,而不形成摩擦,且阀座上的密封环堆焊耐磨自润滑合金,不易磨损,不易补冲刷;刀形球口的球冠与阀座之间具有清扫和剪切的作用,不易结垢。 自动补偿密封可靠 正压时,利用偏心的原理,球体与阀座越关越紧,从而得到良好的密封;反正时,浮动式阀座在受压作用下,阀座自动向球体推紧,压力越高,阀座向球体越堆越紧,从而得到良好的密封;可保持持久的紧密封,能适应苛刻的工况。在长期的使用下,阀座密封如有磨损或损伤,在弹簧作用下阀座自动向球体推紧,从而得到良好的自动补偿功能。 适合高流速介质 因球体隐藏在阀腔的一侧而形成直通流道无流阻,坚固的偏心固定曲轴,在高流速的介质中无振动,无噪音。 寿命长开关轻松 无易损部件,由于偏心的作用,阀门启闭过程中球体与阀座的密封面 完全脱离,使阀座表面与球冠球面间无擦伤做无摩擦转动,有效的减少了操作扭矩,操作轻巧;阀门的自动补偿功能,大大的提高了阀门的寿命。五、侧装偏心半球阀维修方面
本阀门上装式设计,球冠和支球体从阀门上部装入;检修时只需打开阀盖吊出球冠和支球即可进行维修和密封环及其它配件,不必将整个阀门从管线上拆下来,这给地下管线,特别是原子能工为用电动球阀带来很大的方便。 本阀门在维修作业的同事可以保留管道中的介质,不会造成能源的浪费,这便免除了使用方许多前期辅助工作,使维修变得较为简捷。 在一些特定的场合,本阀门在进行抢修期间可以不影响管道系统的正常运行,只要在取出球体组合件后迅速封闭上口便可立即恢复管道的带压运行,使抢修阀门造成的效益损失降低到*小程度。六、侧装偏心半球阀实验压力 单位:MPa
公称压力Nominal pressures 常温*大工作压力
The maximum working
pressure at room temperature 壳体实验压力
Shells test pressure 气密封试验压力
Gas seal
testing pressure 高压密封实验压力
High-pressure
sealing test pressure 1.6 1.6 2.4 0.6 1.76 2.5 2.5 3.8 0.6 2.75 4.0 4.0 6.0 0.6 4.4 6.4 6.4 9.6 0.6 7.1 Class150 2.0 3.0 0.6 2.2 Class300 5.0 7.5 0.6 5.5
七、侧装偏心半球阀使用范围
壳体材料
Shells materials 阀座材料
Valve seats materials 适作温度
applicabletemperature 适用介质
applicable medium 碳钢C型
C-type carbon steel PTFE+不锈钢
PTFE+ stainless steel ≤150℃ 水、蒸汽
油品等
water ,the steam,
the oil quality and so on 不锈钢
stainless steel ≤250℃ 铬镍钛钢P型
chromium nickel
titanium steel P PTFE+不锈钢
PTFE+ stainless steel ≤150℃ 硝酸类
niter acids 不锈钢
stainless steel ≤200℃ 铬镍钼钛钢P型
chromium nickel
titanium steel P PTFE+不锈钢
PTFE+ stainless steel ≤150℃ 醋酸类
vinegar acids 不锈钢
stainless steel ≤200℃ 铬镍钼钛钢I型
chromium nickel
titanium steel I 本体+硬质合金
main bodies
+ hard alloy ≤550℃ 蒸汽、冶
炼、能源
steam, smelting
the energy
八、侧装偏心半球阀主要零件材料 major parts materials
阀体、阀盖
Valves bodies
the valve cover GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MoTi ZG15Cr1Mo1v ASTM WCB CF8 CF8M WC9 球体
spheroids GB ZG2Cr13 ZG1Cr18Ni9Ti/
表面特殊处理
surfaces special handling ZG0Cr18Ni12MoTi
表面特殊处理
surfaces special handling ZG15Cr1Mo1v
表面特殊处理
surfaces special handling ASTM CA15 CF8+HF CF8+HF WC9+HF 阀杆
valve stem GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12MoTi 25Cr2Mo2v ASTM 420 304 316 F22a 阀座
valve seats GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12MoTi D517 ASTM PTFE 420 PTFE 304 PTFE 316 HF 填料
packing GB PTFE 柔性石墨
flexible graphite PTFE 柔性石墨
flexible graphite PTFE 柔性石墨 flexible graphite 柔性石墨
flexible graphite ASTM PTFE 柔性石墨
flexiblegraphite PTFE 柔性石墨
flexible graphite PTFE 柔性石墨 flexible graphite 柔性石墨
flexible graphite 螺栓
bolts GB 25 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1v ASTM A193 B7 A320-B8 A320-B8 A193 B16 螺母
nuts GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo ASTM A194 2H A194-8 A194-8 A194-4
九、侧装偏心半球阀主要连接尺寸
公称压力PN 公称通径DN 尺寸(mm)Dimensions L D K d Y b Z-Φdo Ws Hs Hw Hd 1.6MPa 50 124 165 125 100 - 16 4-Φ18 230 164 260 310 65 145 185 145 120 - 18 4-Φ18 250 180 275 330 80 165 200 160 135 - 20 8-Φ18 300 200 300 360 100 194 220 180 155 - 20 8-Φ18 320 235 335 390 125 210 250 210 185 - 22 8-Φ18 400 260 335 405 150 229 285 240 210 - 24 8-Φ23 500 280 375 440 200 243 340 295 265 - 26 12-Φ23 800 320 410 470 250 297 405 355 320 - 30 12-Φ25 100 355 485 550 300 338 460 410 375 - 30 12-Φ25 1200 400 530 595 350 400 520 470 435 - 34 16-Φ25 - - 580 650 400 400 580 525 485 - 36 16-Φ30 - - 650 730 450 502 640 585 545 - 40 20-Φ30 - - 710 790 500 533 715 650 608 - 44 20-Φ34 - - 760 840 600 686 840 770 718 - 48 20-Φ41 - - 870 960 700 762 910 840 788 - 50 24-Φ41 - - 910 1080 800 864 1025 950 898 - 52 24-Φ41 - - 935 1125 900 914 1125 1050 998 - 54 28-Φ41 - - 995 1255 10001255 1170 1110 - 56 28-Φ48 - - 1080 1385 12001485 1390 1325 - 58 32-Φ54 - - 1175 1490 14001685 1590 1525 - 60 36-Φ54 - - 1280 1565 2.5MP 50 124 165 125 100 - 20 4-Φ18 230 164 260 310 65 145 185 145 120 - 22 8-Φ18 250 180 275 330 80 165 200 160 135 - 22 8-Φ18 300 200 300 360 100 194 230 190 160 - 24 8-Φ23 320 235 335 390 125 210 270 220 188 - 28 8-Φ25 400 260 355 405 150 229 300 250 218 - 30 8-Φ25 500 280 375 440 200 243 360 310 278 - 34 12-Φ25 800 320 410 470 250 297 425 370 332 - 36 12-Φ30 1000 355 485 550 300 338 485 430 390 - 40 16-Φ30 1200 400 530 595 350 400 555 490 448 - 44 16-Φ34 - - 580 650 400 400 620 550 505 - 48 16-Φ34 - - 650 730 450 502 670 600 555 - 50 20-Φ34 - - 710 790 500 533 730 660 610 - 52 20-Φ41 - - 760 840 600 686 845 770 718 - 56 20-Φ41 - - 870 960 700 762 960 875 815 - 60 24-Φ48 - - 990 1080 800 864 1085 990 930 - 64 24-Φ48 - - 935 1125 900 914 1185 1090 1025 - 66 28-Φ54 - - 995 1255 10001320 1210 1140 - 68 28-Φ58 - - 1080 1385 12001520 1420 1350 - 72 32-Φ58 - - 1175 1490 14001755 1640 1560 - 78 36-Φ65 - - 1280 1565 侧装偏心半球阀Side biases half ball valve主要连接尺寸
公称压力PN 公称通径DN 尺寸(mm)Dimensions L D K d Y b Z-Φdo Ws Hs Hw Hd 4.0MPa 50 124 165 125 100 88 20 4-Φ18 250 180 275 325 65 145 185 145 120 110 22 8-Φ18 300 200 290 345 80 165 200 160 135 121 22 8-Φ18 320 220 315 375 100 194 235 190 160 150 24 8-Φ23 400 260 350 405 125 210 270 220 188 176 28 8-Φ25 500 290 370 420 150 229 300 250 218 204 30 8-Φ25 800 310 390 755 200 245 375 320 282 260 38 12-Φ30 1000 350 435 495 250 297 450 385 345 313 42 12-Φ34 1200 390 510 575 300 338 515 450 408 364 46 16-Φ34 - - 555 620 350 400 580 510 465 422 52 16-Φ34 - - 605 675 400 400 660 585 535 474 58 16-Φ41 - - 675 755 450 502 685 610 560 524 60 20-Φ41 - - 735 815 500 533 755 670 612 576 62 20-Φ48 - - 785 870 6.4MPa 50 124 180 135 105 88 26 4-Φ23 400 180 275 325 65 145 205 160 130 110 28 8-Φ23 500 200 290 345 80 165 215 170 140 121 30 8-Φ23 650 220 315 375 100 194 250 200 168 150 32 8-Φ25 800 260 350 405 125 210 295 240 202 176 36 8-Φ30 1000 290 370 420 150 229 345 280 240 240 38 8-Φ34 1200 310 390 755 200 245 405 345 300 260 44 12-Φ34 1400 350 435 495 250 297 470 400 352 313 48 12-Φ41 - - 510 575 300 338 530 460 412 364 54 16-Φ41 - - 555 620 350 400 600 525 475 422 60 16-Φ41 - - 605 675 400 400 670 585 525 474 66 16-Φ48 - - 675 760 侧装偏心半球阀
主要连接尺寸 公称压力PN 公称通径DN 尺寸(mm) L D K d Y b Z-Φdo Ws Hs Hw Hd Class150 2〞 124 152 120.5 92 - 16 4-Φ19 230 164 260 310145 178 139.5 105 - 18 4-Φ19 250 180 275 330 3〞 165 190 152.5 127 - 19 4-Φ19 300 200 300 360 4〞 194 229 190.5 157 - 24 8-Φ19 320 235 335 390 5〞 210 254 216 186 - 24 8-Φ22 400 260 355 405 6〞 229 279 241.5 216 - 26 8-Φ22 500 280 375 440 8〞 243 343 298.5 270 - 29 8-Φ22 800 320 410 470 10〞 297 406 362 324 - 31 12-Φ25 1000 355 485 550 12〞 338 483 432 381 - 32 12-Φ25 1200 400 530 595 14〞 400 533 476 413 - 35 12-Φ29 - - 580 650 16〞 400 597 540 470 - 37 16-Φ29 - - 650 730 18〞 430 635 578 533 - 40 16-Φ32 - - 710 790 20〞 533 699 635 584 - 43 20-Φ32 - - 760 840 24〞 660 813 749.5 692 - 48 20-Φ35 - - 870 960 28〞 840 927 864 800 - 71 28-Φ35 - - 910 1080 32〞 864 1060 978 914 - 81 28-Φ41 - - 935 1125 36〞 914 1168 1086 1022 - 90 32-Φ41 - - 995 1255 40〞1289 1200 1124 - 90 36-Φ41 - - 1080 1385 48〞1511 1422 1359 - 108 44-Φ41 - - 1175 1490 56〞1746 1651 1575 - 124 44-Φ48 - - 1280 1565 Class300 2〞 124 165 127 92 - 23 8-Φ19 250 180 275 325145 190 149 105 - 26 8-Φ22 300 200 290 345 3〞 165 210 168.5 127 - 29 8-Φ22 320 220 315 375 4〞 194 254 200 157 - 32 8-Φ22 400 260 350 405 5〞 210 279 235 186 - 35 8-Φ22 500 290 370 420 6〞 229 318 270 216 - 37 12-Φ22 800 310 390 455 8〞 245 381 330 270 - 42 12-Φ25 1000 350 435 495 10〞 297 445 387.5 324 - 48 16-Φ29 1200 390 510 575 12〞 338 521 454 381 - 51 16-Φ32 - - 555 620 14〞 400 584 514.5 413 - 54 20-Φ32 - - 605 675 16〞 400 648 571.5 470 - 58 20-Φ35 - - 675 755 18〞 502 711 628.5 533 - 61 24-Φ35 - - 735 815 20〞 533 775 686 584 - 64 24-Φ35 - - 785 870沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。 沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了*各地用户的好评,被誉为“良心阀门”。
