YFG型法兰过滤器

YFG型法兰过滤器 http://www.hushanfamen.com/Valve_Product_351.html

产品名称: YFG型法兰过滤器 产品型号: YFG 产品口径: DN15-350mm 产品压力: 1.6-4.0MPa 产品材质: 铸铁、铸钢、不锈钢售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司 是国内*〖YFG型法兰过滤器〗制造商,也是国内大型【过滤器】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖YFG型法兰过滤器〗解决方案,质量可靠,价格实惠,故*各地,欢迎新老客户来电,来函,我们将为您提供*优质的服务。

一、YFG型法兰过滤器介绍

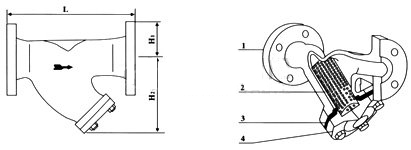

YFG型法兰过滤器 结构图

YFG型法兰过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,TYG型过滤器使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。


二、YFG型法兰过滤器特点

1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点:拉伸长度。*大位置可移伸100mm。有利于安装方便。提高工作效率。

三、YFG型法兰过滤器主要零件部件材料表

主要零件部件材料表

Code
序号

Parts
零件名称

Materials
材料

1

Bodv
阀体

CarbonsteelStainlessSteel
碳钢、不锈钢

2

Filter Core Net
滤芯网

Stainless Steel
不锈钢

3

Gasket
垫片

Metal graphite
金属石墨

4

Gauze Filter Cap
滤网盖

CarbonsteeIStainlessSteel
碳钢、不锈钢


四、YFG型法兰过滤器技术参数表

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure fMPa)
公称压力

Max.Allowable
TMP(℃)
*高允许温度

External Dimensions(mm)外形尺寸

L

H1

H2

YFG

15—20
25

Flange法兰

1.6—4.0

425

160
150

53
58

70
95

YFG

32

Flange法兰

1.6—4.O

425

1 80

73

120

YFG

40

Flange法兰

1.6—4.0

425

200

75

1 35

YFG

50

Flange法兰

1.6—4.0

425

230

80

1 65

YFG

65

Flange法兰

1.6—4.0

425

270

93

1 80

YFG

80

Flange法兰

1.6—4.O

425

290

1 00

1 89

YFG

1 00

Flange法兰

1.6—4.0

425

310

1 1 0

235

YFG

125

Flange法兰

1.6—4.0

425

400

125

280

YFG

1 50

Flange法兰

1.6—4.0

425

430

143

345

YFG

200

Flange法兰

1.6—4.O

425

500

170

410

YFG

250

Flange法兰

1.6—4.0

425

590

203

610

YFG

300

Flange法兰

1.6—4.0

425

650

230

690

YFG

350

Flange法兰

1.6—4.0

425

700

255

780
