旋风水膜除尘器

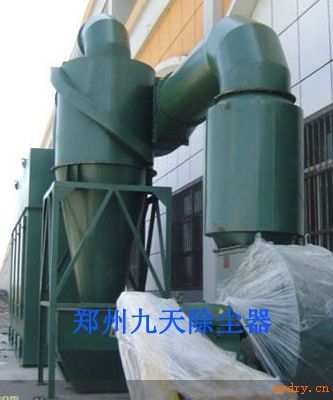

旋风水膜除尘器应用广泛，如图所示。喷雾沿切线喷向塔壁，使壁面形成一层很薄的不断下流的水膜。含尘气体由塔体下部导入，旋转上升，尘颗粒在离心力作用下甩向壁面后为水膜所粘附，沿壁面流下排走。
旋风水膜除尘器的气体人口速度范围为15～45m/s，入口速度高，除尘效率高，但通过除尘器的阻力增加，一般压降为0.5～1.5kPa，耗水量为0.5～1.5L/m3。旋风除尘器适用处理烟气量大和含尘浓度高的场合，常作为除尘脱硫的第一级除尘装置，由于烟气温度高，洗涤过程中进行绝热增湿使烟气温度下降，有利于湿式脱硫及脱硫中耐腐蚀材质的选用。
当含尘烟气进入洗涤塔后由导向叶片使气流高速旋转，并与喷头喷雾的碱性脱硫液体接触，如侧喷离心脱硫除尘器。由于脱硫为二个理论级。所以采用二级旋流器；为使气液分离，采用扩大分离段直径，降低烟气流速；碱性液体侧喷，使塔壁面润湿，有利于除尘。
