全密闭反应过滤干燥多功能设备 设备概述
过滤洗涤干燥机(业内俗称“三合一”)能实现物料的过滤、洗涤、干燥、灭菌、卸料等连续工艺过程，其操作方式属于分批式操作(间歇操作)，广泛应用于制药、食品、农药、化工等领域，可以避免物料在转移过程中可能引起的物料损失、污染及环境污染。现有三合一的结构是平板式，但是在长期生产使用中发现一些缺陷，例如：圆形平底过滤面积小；侧面出料，导致出料不彻底；干燥效果不理想，干燥过程中的物料翻动小，换热效率低，干燥效果受限制等。

根据市场需求和客户要求，我公司进行了大量的设计研发工作，终于研制成功了筒锥式反应过滤干燥多功能机，并成功申请专利(专利号：ZL201721560677.6.)，实现了装备技术性能的较大改进，从结构设计到应用都紧跟精细化工行业相应法规要求，而且在多家精细化工企业中成熟应用。

全密闭反应过滤干燥多功能设备 结构和工作原理

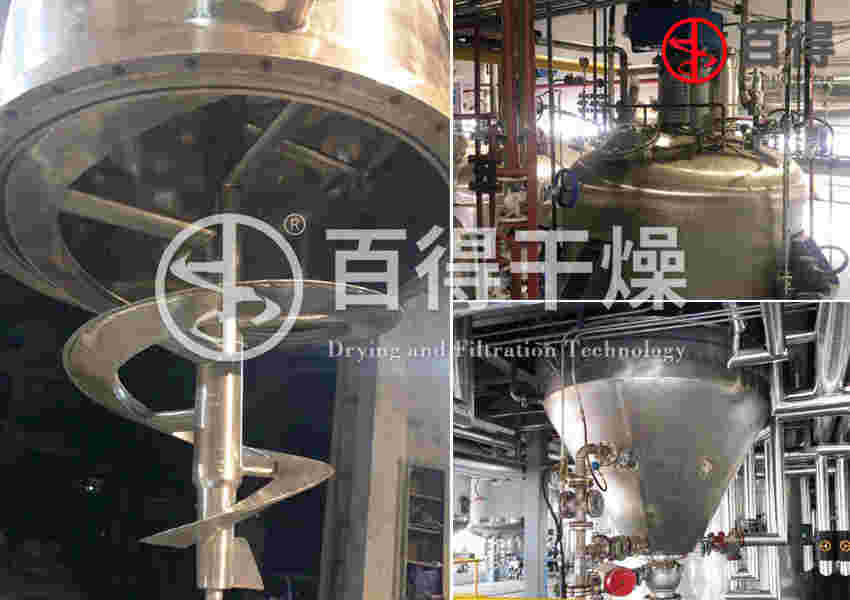

全密闭反应过滤干燥多功能设备的结构如下图所示，上部是一个立式圆筒形容器，底部为圆锥体结构，过滤介质衬在圆筒体夹壳内层四周。在设备中心部装有空心螺带搅拌器。与过滤介质相配合的那段螺旋片，转动时起刮刀作用，而底部的螺旋器在装配时就紧贴在锥体上，起螺旋挤压作用。
当对物料进行过滤时，将待过滤的料浆(固液混合物)用泵压入过滤机容器内，用足够的压力使滤液穿过过滤介质(如料浆不用泵打，直接流入过滤机容器内，在清液出口处抽真空，对物料进行真空吸滤也可以)，这时滤饼在滤网或其它过滤介质上不断增厚，但空心螺带搅拌器在缓慢旋转，将滤饼不断刮下来，实现典型的动态过滤。被刮下的滤饼慢慢推落到锥体，再被挤压螺带挤压和干燥，*后出下部出料阀。
