FL沸腾制粒机一步制粒机香精香料制粒机

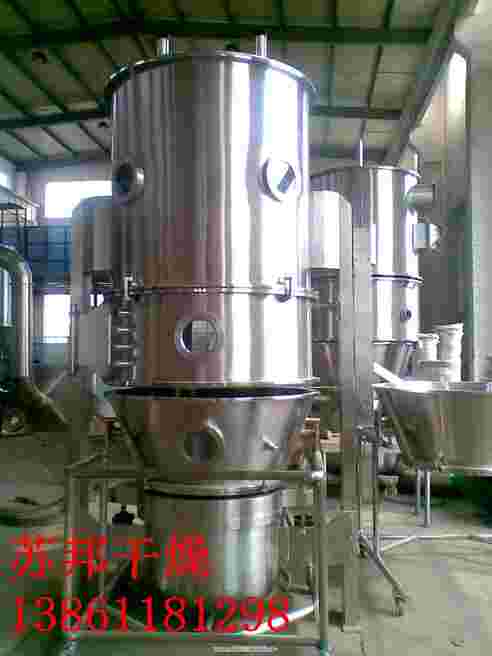

FL沸腾制粒干燥机
一、主要技术参数
项目 | 机型 | |||||||||||||
名称 | 单位 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 | |
原料容器 | 容积 | L | 12 | 22 | 45 | 100 | 155 | 220 | 300 | 420 | 550 | 670 | 1000 | 1500 |
直径 | m | 0.3 | 0.4 | 0.55 | 0.7 | 0.86 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | |
*大生产能力 | Kg/批 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 | |
蒸汽 | 压强 | MPa | 0.4~0.6 | |||||||||||
耗量 | Kg/h | 10 | 18 | 35 | 60 | 99 | 120 | 130 | 140 | 161 | 180 | 310 | 400 | |
风机功率 | KW | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
电加热功率 | KW | 6 | 9 | |||||||||||
进风温度 | ℃ | 常温 | ||||||||||||
操作时间 | min/批 | 30-120(视物料而定) | ||||||||||||
噪声 | Db(A) | 风机隔离处理噪音低于75分贝 | ||||||||||||
压缩 | 压强 | MPa | 0.6 | |||||||||||
空气 | 耗量 | M3/min | 0.3 | 0.3 | 0.6 | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 0.9 | 1.1 | 1.3 | 1.5 |
以上参数为玉米淀粉的数据,物料不同,生产、能耗参数也会不同。
二、用途
1、医药品的制粒及包衣
[制粒]调剂用颗粒,打片用颗粒,直打用赋形剂,胶囊用颗粒。
[包衣]颗粒、丸剂、片剂包衣。
2、食品工业制粒
砂糖、咖啡、可可、粉末果汁、混合淀粉、氨基酸、调味料、小麦粉等。
3、糊糖的制粒 CHC、PVA、MC、HEC等。
4、粉末冶金、陶瓷工业制粒
5、农药、饲料、肥料制粒和包衣
6、催化剂的制粒包衣
7、颜料、色料、染料的制粒
8、其它一般化学品的制粒
三、沸腾制粒机的工作原理及特点
1、工作原理
将制粒用粉末物料投入流化床内,冷空气从主机后部加热室进入,经初效、中效过滤、加热器加热至进风所需温度后进入流化床,粉末在床内呈不规则流化状态,制粒用粘结剂由输液泵送入双(多)流体雾化器,经雾化后喷向流化的物料。使若干粒子聚集成含有粘合剂的团粒,并不断干燥,水份蒸发,粘合剂凝固,形成理想的、均匀的多微孔状颗粒。水份挥发后由排风带出机外。
2、特点
(1)通过粉体制粒,改善流动性,减少粉尘飞扬,增加溶解性。
(2)采用重质法制粒,能够进行重质和轻质制粒。
(3)同时进行喷雾、混合、制粒、干燥过程、精减了工序、降低成本及时间。
(4)采用特种抗静电过滤布袋,防止静电的发生。
(5)设备上部设有泄放孔,一旦爆炸,设备不致损坏。
(6)在密封系统内制粒,无泄漏和粉尘飞扬。
(7)设备既可手动操作,又可自动操作。
(8)造粒工艺参数稳定,重复性极高。
(9)设备无死角,卸料快速,便于冲洗,符合GMP规范。
(10)网板采用冲孔板,微观小喷泉化,物料流化更均匀。
(11)控制系统的互锁,保证制粒过程的安全和质量。
(12)料斗的定位、出料、均风板的拆装、中筒体的拆装,简单可靠。
(13)出风的*新结构,降低了顶部产生静电的可能性和量,安全性和风量波动性得到了保证。
(14)筒体高度的*优设计,使成品率达比变通机型提高约5-10%。
(15)可选配2巴防爆设计
(16)可选配不同高度的多流体雾化器,确保成粒均匀。
(17)可选配触摸屏和PLC控制,确保工艺的重复性。
十四、安装尺寸参考
项目Item | 机型specification | ||||||||||||
项目 | 单位Unit | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 |
主机尺寸 | H1 (mm) | 2600 | 2600 | 2100 | 2250 | 2250 | 2850 | 2850 | 2935 | 3100 | 3300 | 3500 | 3850 |
H2 (mm) | 250 | 250 | 320 | 425 | 425 | 425 | 590 | 640 | 690 | 790 | |||
H3 (mm) | 1900 | 2050 | 2050 | 2600 | 2600 | 2625 | 2780 | 3180 | 3380 | 3680 | |||
B1 (mm) | 1550 | 1650 | 1010 | 1160 | 1260 | 1460 | 1560 | 1660 | 1760 | 1860 | 2060 | 2260 | |
B2 (mm) | 1500 | 1800 | 2060 | 2460 | 2660 | 2860 | 3060 | 3260 | 3660 | 4060 | |||
Ø1 (mm) | 300 | 400 | 550 | 700 | 860 | 1000 | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 | |
Ø2 (mm) | 150 | 180 | 180 | 180 | 250 | 280 | 280 | 280 | 280 | 280 | 315 | 355 | |
B3 (mm) | 850 | 1000 | 1100 | 1250 | 1530 | 1530 | 1530 | 1650 | 1650 | 1650 | 1750 | 1850 |
注:本厂有关沸腾制粒机的理论研究资料可备索。
