FG沸腾干燥机（立式）固体制剂干燥机

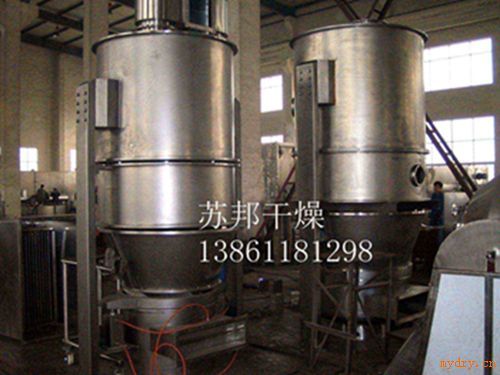

FG沸腾干燥机（立式）
一、概述
FG型高效沸腾干燥机是目前GMP医药工程设计中与YK摇摆式颗粒机和GHL型高速混合制粒机配套的颗粒高效干燥装置，其具有比传统卧式XF沸腾干燥机更宽的流化范围，且易于清洗。
物料在流化的同时被低速搅拌，因而避免结块，对于含湿量偏高，带粘性物料，其运用优势特别突出。
二、设备的相关参数
| 项 目 | 机 型 | |||||||||||||
| 名称 | 单位 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 | |
| 原料容器 | 容积 | L | 12 | 22 | 45 | 100 | 155 | 220 | 300 | 420 | 550 | 700 | 1000 | 1500 |
| 直径 | m | 0.3 | 0.4 | 0.55 | 0.7 | 0.86 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | |
| *大生产能力 | Kg/批 | 3 | 5 | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 200 | 300 | 500 | |
| 蒸汽 | 压强 | MPa | 0.4～0.6 | |||||||||||
| 耗量 | Kg/h | 10 | 18 | 35 | 60 | 99 | 120 | 130 | 140 | 161 | 180 | 310 | 400 | |
| 风机功率 | KW | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 进风温度 | ℃ | 常温 | ||||||||||||
| 操作时间 | min/批 | 30-120（视物料而定） | ||||||||||||
| 噪声 | Db(A) | 风机隔离处理噪音低于75分贝 | ||||||||||||
| 压缩 | 压强 | MPa | 0.6～0.8 | |||||||||||
| 空气 | 耗量 | M3/min | 0.3 | 0.3 | 0.6 | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 0.9 | 1.8 | 1.3 | 1.5 |
三、用途
*片剂用、胶囊用、冲剂用颗粒
*食品、化工等行业的大颗粒、微细粉末
*具有过湿、发粘或粒度范围分布较大的颗粒或粉体
四、工作原理
待干燥的物料（颗粒或细粉）投入干燥器料斗，空气经中效过滤器除尘后，由加热器升温至干燥所需要的温度，然后进入主塔，当其穿过料斗底部的多孔板，使料斗内物料流化同时除去水份而干燥，水份挥发后随排风经布袋过滤器过滤后由风机排出，干燥过程中随风上升的细粉则由布袋捕集，并通过清灰装置返回流化床。
1、设备特点
（1）本设备采用圆形结构料斗，无死角，成品含水均匀，清洗方便彻底。
（2）采用抗静电特种纤维布，清灰效果好，安全可靠。
（3）设备设有泄爆口，一旦爆炸，设备不致损坏。
（4）在密封系统内干燥，无泄漏和粉尘飞扬。
（5）设备通过物料沸腾，从而达到干燥水份的目的，与传统干燥机相比节能省时。
