氧化铁红专用带式干燥设备,氧化铁红烘干机,颜料网帯式烘干机厂家

一、设备选型依据及设备参数:

(一)、基本工艺参数:

1.物料名称:氧化铁红

2.初水分:48%-50%

3.终水分:2%-3%

4.处理量:800-850kg/h

5.热源:饱和蒸汽;

(二)、传热、干燥设备选型:

根据客户要求与交流结果,结合多年通经验通过:挤条后加料至干燥机中进行有效干燥且选用DW-1.8X38(有效长度和宽度)型一台带式干燥机进行连续式干燥作业.

二、干燥设备主要技术说明:

(一)、设备名称:

DW-1.8X38型带式干燥机;

(二)、设备使用条件及要求:

1、使用地点:浙江

2、用于干燥:铁黄;

3、干燥机内壁,网带及与物料接触处为不锈钢304制作,且实现连续进、出料;

4、干燥机要求自带控制系统。

(三)、对外围条件的要求:

1、电:380V,50HZ主电源,79.4KW(实际每小时电耗为70度);

3、汽:4-6kgf/m2饱和蒸汽(需减压后),流量:1800-2200kg汽/小时;

(四)、提供的对外接口:

1、蒸汽总管:DN76X4;

三、设备原理概述及操作描述:

(一)、设备概述:

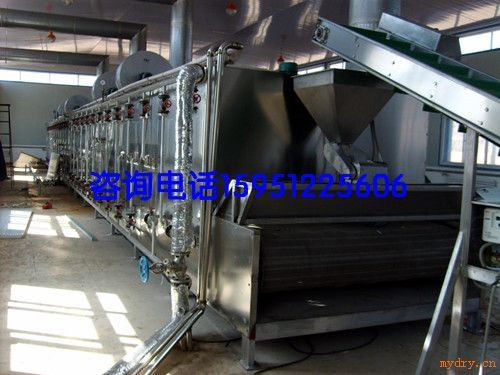

本干燥机主要针对“氧化铁红”设计而成。设备包括:加料段、传动装置、热风(循环)系统、不锈钢网带、主机壳体(支座)、尾气排湿系统及电控柜等;其主要设计特点为:整个系统分为19个相对独立的干燥单元。各自配套循环风机和散热器,温度设定自动控制,干燥均匀,热效率高;针对“氧化铁红”必须要连续干燥且要表面受热均匀的特点,热风循环采用相互交叉穿透循环的方式,传热均匀,确保干燥质量。

主机内壁及网带采用304制作,确保设备连续、稳定的运行;每个循环单元设计快开清洗门,以方便定期清扫和维护保养;含湿尾气合理排放。

(二)、设备操作描述:

开启散热器蒸汽进口,启动循环风机升温预热,然后启动传动装置,并调整好运行速度;待循环空气温度升到所需温度时,开始进行定量、均匀的加料作业;同时开启排湿风机进行连续干燥、排湿作业。

(三)、可靠性和系统的维护保养:

本机为低速运行设备,且整机为封闭式结构,并采取了有效的保温措施,易损件少,设备运行稳定、可靠;输送带采用滚筒传动轮传动,确保设备在运行中的稳定性。干燥温度自动控制、停留时间连续可调,更增强了设备操作弹性。维护保养主要在轴承及减速机上,定期加注润滑脂(油),确保传动机构不因温升影响却确保其连续运转;适时将传动轮涨紧,以保证整个干燥系统输送、干燥物料的要求;定期清洗输送带,以保证整机每个部件的使用寿命和运行效果。
