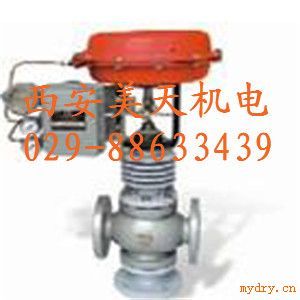

ZJHP 单座调节阀
ZJHX气动薄膜三通调节阀 ZJHP气动阀 ZJHP单座调节阀 ZJHN双座气动阀
1.ZJHX气动薄膜三通调节阀概述
ZJHX气动薄膜三通调节阀有合流调节阀和分流调节阀两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节,也可用于简单的配比调节。广泛应用于*控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的场合。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
2.ZJHX气动薄膜三通调节阀主要零部件材料
零件名称 | 材料 | 温度范围 |
阀体 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
阀芯、阀座、阀杆 | 1Cr18Ni9 | -250~550℃ |
密封垫 | 橡胶石棉板 | |
不锈钢缠绕垫 | ||
填料 | 聚四氟乙烯 | |
上下膜盖 | A3钢板 | |
膜片 | 35CrMoA | |
35、A3 | ||
支架、顶盘 | HT200 | |
压缩弹簧 | 60Si2Mn |
