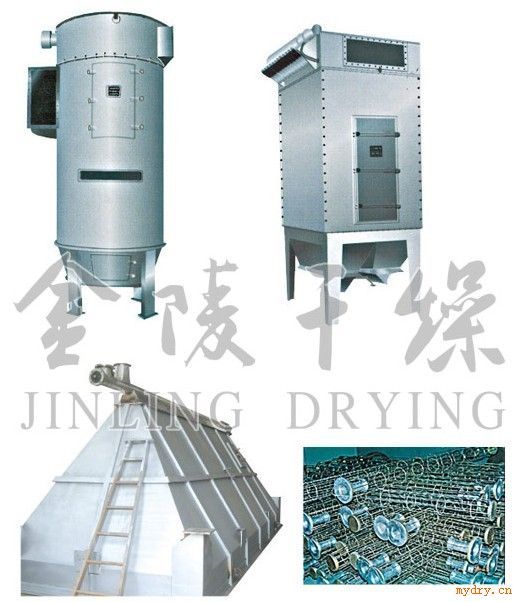

MC 系列脉冲布袋除尘器

原理

含尘气流从进气口进入下箱体后,部分沉降,轻微粉尘浮动时被滤袋阻留,净化空气透过滤袋,经文氏管进入上箱体,从出气口排出。积附在滤袋外壁的粉尘不断增加,当阻力在限定(一般为80-120毫米水柱)的范围内,就要清除积附在滤袋外壁的粉尘,清灰是由控制仪定期顺序触发各控制阀,开启脉冲阀,使气包内的压缩空气由喷吹管孔喷出(一次风)通过文氏管诱导数倍于一次风的周围空气(二次风)进入滤袋,使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用,被抖落的粉尘落入灰门经排灰阀排出机体。

公司可根据不同的要求,配套不同的骨架、滤布、 滤筒结构形式供选择。

技术参数

参数型号

MC24

MC36

MC48

MC60

MC72

MC84

MC96

MC120

过滤面积(m2)

18

27

36

45

54

63

72

90

滤袋数量(piece)

24

36

48

60

72

84

96

120

过滤风速(m/s)

2-4

过滤风量(m3/h)

2160-4300

3250-6480

4320-8630

5400-10800

6450-12900

7550-15100

8650-17300

10800-20800

*大外形尺寸

1025

1425

1820

2225

2625

3025

3585

4385

宽×高

1678×3660

清灰装置

脉冲阀数量

4

6

8

10

12

14

16

20

耗用压缩空气量(m3)

0.07-0.15

0.11-0.22

0.15-0.30

0.18-0.37

0.22-0.44

0.25-0.50

0.29-0.56

0.37-0.73

压缩空气压力(kg/cm2)

5-7(≥4)
