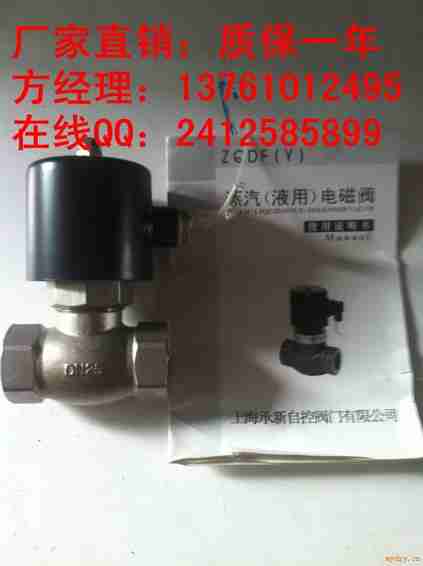

ZQDF-50蒸汽电磁阀
ZQDF-50蒸汽电磁阀；产地：上海；
一、蒸汽电磁阀产品用途
ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

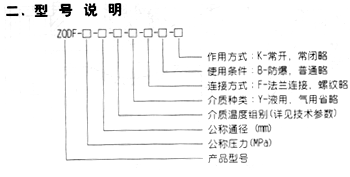

二、蒸汽电磁阀型号说明
承新电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF蒸汽电磁阀主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
三、蒸汽电磁阀产品特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
四、蒸汽电磁阀结构与原理
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
五、蒸汽电磁阀主要技术参数
型号ZQDF-1ZQDF-2ZQDF-3ZQDF-1YZQDF-2YZQDF-3Y公称压力MPa1.6工作压差MPaDN15～500～1.6DN65～1000.05～1.6介质种类煤气、空气等饱和蒸汽过热蒸汽或高温气体水油液体热水、油油介质温度℃≤60≤180≤220≤60≤180≤220电源电压AC220V其余规格可作特殊订货使用寿命按JB/T7352-94规定泄漏量m1/min按JB/T7352-94·F规定功耗AC≤70VA DC≤60W防爆标志dIIBT4出线口接头内螺纹M20×1.5环境温度-40～+60℃六、蒸汽电磁阀外形尺寸及连接形式表
DN外形尺寸内螺纹外形尺寸法兰连接HLGHLDD1D2bfN-d15148921/21761309565461424-Φ1420148923/418115010575561624-Φ1425148110121016011585651634-Φ143218212011/4221180140100761834-Φ184018214011/2230200150110841834-Φ18501921622252230165125992034-Φ18652652901851451182034-Φ18802763102001601322038-Φ181003733502201801562238-Φ18
七、蒸汽电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，*好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
