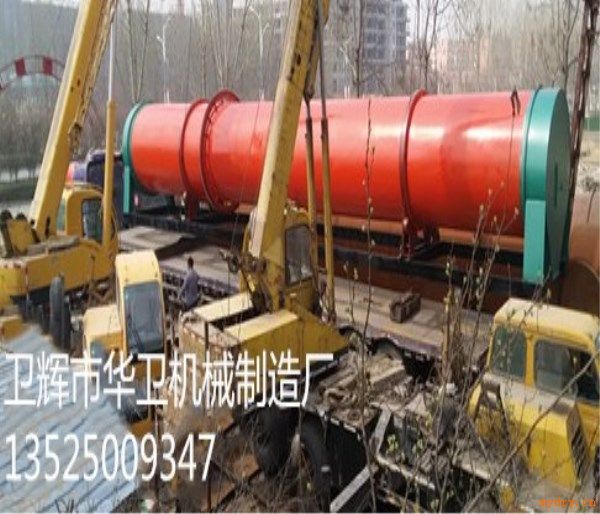

2018年新型甘蔗渣烘干机

卫辉市华卫机械制造厂在消化吸收国外先进技术,研制开发出了国内*水平的甘蔗渣烘干机,专业用于甘蔗渣的干燥工作,设备采用高温快速干燥新工艺,两层结构,特殊抄板,传热系数大,干燥速度快、干燥强度大,停留时间短。全自动控制,运行平稳可靠。燃煤系统采用模糊控制仪,温度可自动调控,保证了干燥产品质量。生产安全运行可靠。多级余热在利用系统,综合热效率提高10%以上,使干燥成本大大降低。

一、甘蔗渣烘干机的组成部分

甘蔗渣烘干机主要由烘干滚筒、引风设备、破碎设备、传动装置,输送设备、热风炉、减速机等部件组成。全套烘干设备设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高。

甘蔗渣烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。

二、甘蔗渣烘干机的工作原理

甘蔗渣由输送机送到料斗,然后经加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线平行的旋转圆筒。物料从进料端加入,载热体也从进料端进入,与物料成并流接触,使物料与高温载热体接触达到快速烘干。随着圆筒的转动物料受重力作用运行到另一端,同时物料进入低温回软仓继续干燥甘蔗渣内部还没有蒸发的水分,同时回软过干的物料。甘蔗渣在筒体内向前移动过程中,直接或间接得到了载热体的给热,使甘蔗渣得以干燥,然后在出料端经排料装置排出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

型号

GZ1800

GZ2000

GZ2400

GZ2600

进料螺旋输送量

≥5000kg/h

≥11500kg/h

≥16000kg/h

≥22000kg/h

干燥机处理量

≤4500kg/h

≤10000kg/h

≤15000kg/h

≤20000kg/h

滚筒转速及功率

3-4rmp,7.5kw

3-4rmp,10kw

3-4rmp,11kw

3-4rmp,15.5kw

引风机功率

11.5kw

15.5kw

17.5kw

22kw

耗煤量(标准煤)

≤80kg/h

≤140kg/h

≤180kg/h

≤210kg/h

耗电量

≤22度/小时

≤30度/小时

≤32度/小时

≤40度/小时

占地面积

≥60m2

≥75m2

≥90m2

≥105m2

厂房高度

≥3.8m

≥4.2m

5.5m

≥5.5m
