厂家订做方形真空烘干机专用中药浸膏 非标高温静态干燥机械

厂家订做方形真空烘干机专用中药浸膏 非标高温静态干燥机械








产品详情

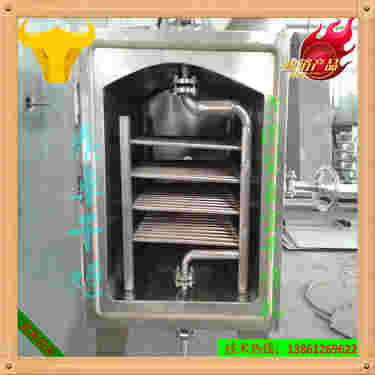

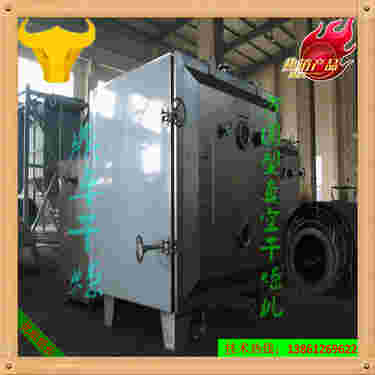

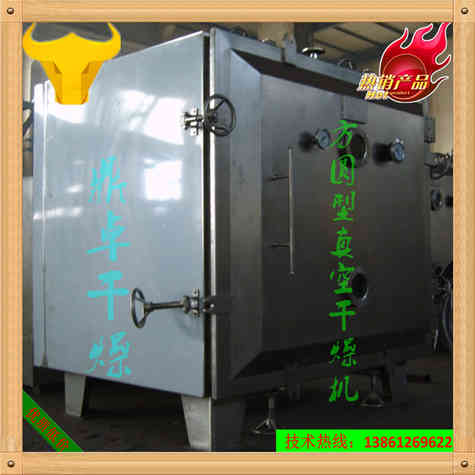

方形真空干燥机属于静态真空类干燥设备,物料装在烘盘内放置方形真空干燥机内部的托架上,托架内通入热媒,热媒的热量通过烘盘传递给物料而干燥。该设备由烘盘、托架、箱体、真空系统、供热系统组成。其中箱体由内壁、受压壳体、保温层、外封面组成。

由于在真空环境中挥发物的沸点大大降低,所以该类设备适合热敏物料的低温干燥,同时适用于含有高沸点溶剂的低温热敏性物料、高温下易氧化、分解或变质的热敏性物料的低温干燥,干燥后溶剂残留率低,溶剂可回收。被广泛应用于制药、化工、食品、电子等行业。如有设备非标要求,请在与科茂联系时提出。

烘盘:有标准压制盘、压制直边盘可供选择。其中压制直边盘属于卫生级配件。烘盘材质有:铝、不锈钢、钛合金。

托架:鉴于该设备基于传导加热,可供选择的托架形式有:管式托架、板式托架,其中板式托架无论从清洁净化还是热量传递方面比较均优于管式托架。托架材质有:碳钢、不锈钢、钛合金。

设备材料:可根据物料特性和腐蚀性选配,内部材料可选:碳钢/涂装、铝、不锈钢。外部封面材料可选:碳钢/涂装、不锈钢。

热媒:可选配:蒸汽加热恒温水、电加热恒温水、电加热导热油、低压蒸汽。

真空系统:当需要回收溶剂时,真空系统主要由冷凝器、接收罐、真空泵组成。当不需要回收溶剂时,真空系统主要由缓冲罐、真空泵组成。真空管线上设置真空球阀用于切断真空,设置放空真空阀用于开箱前破真空。

设备特点:真空干燥机真空下物料溶液的沸点降低,同时真空负压为湿分向物料外部扩散提供动能,更利于干燥。

真空干燥机在干燥前可进行消毒处理,内部清理方便,干燥过程中无不纯物混入,符合GMP要求。

在静态真空干燥机内,被干燥物料的形态不会损坏。

选配冷凝器,可有效回收物料中可通过冷凝或吸收的方式回收溶剂。

供货方式:单机供货或机组成套供应。

技术参数(下表列出了部分型号参数,但部表示仅提供下表所列规格):

名称 /规格

FZG-4

FZG-6

FZG-10

FZG-15

FZG-25

箱内尺寸(宽×深×高)(mm)

700×800×850

850×850×1220

1500×1220×1060

1500×1220×1400

1560×1580×1650

箱外尺寸
(宽×深×高)(mm)

1124×1093×1690

1274×1143×1880

1924×1513×1720

1924×1513×2060

1984×1873×2310

烘架层数

4

4

5

8

11

层间距离(mm)

81

120

120

120

120

烘盘尺寸(mm)

460×600×45

460×600×45

460×640×45

460×640×45

460×640×45

烘盘数

4

8

20

32

60

烘架使用压力(mpa)

≤0.784

烘架使用温度

-35-150(℃)

箱内空载真空度(pa)

1333(10托 torr)

水的汽化率(kg/m2.hr)

7.2(在-0.1MPa,加热温度110℃)

冷凝器(m2)

2

4

6

10

20

溶剂接收罐(L)

300

300

300

300

500

真空泵功率(KW)

1.5-2.2

2.2-3

4-5.5

5.5-7.5

11-15

干燥箱重量

250(kg)

600(kg)

1400 (kg)

2100(kg)

3500(kg)

并不表示仅可提供上表所列规格。

真空系统根据物性要求配置,并不局限于上表,可根据物料特性和工艺要求另行选配。

壳体材料:根据物料特性和腐蚀性,内部材料可选:碳钢/涂装、铝、不锈钢。外部封面材料可选:碳钢/涂装、不锈钢。

烘盘:有标准压制盘、压制直边盘。可供选配。

烘盘材质有:铝、不锈钢、钛合金。可供选配。
