XDMX磨内外选粉技术及设备

一、XDMX内外选粉综合改造技术的应用原理

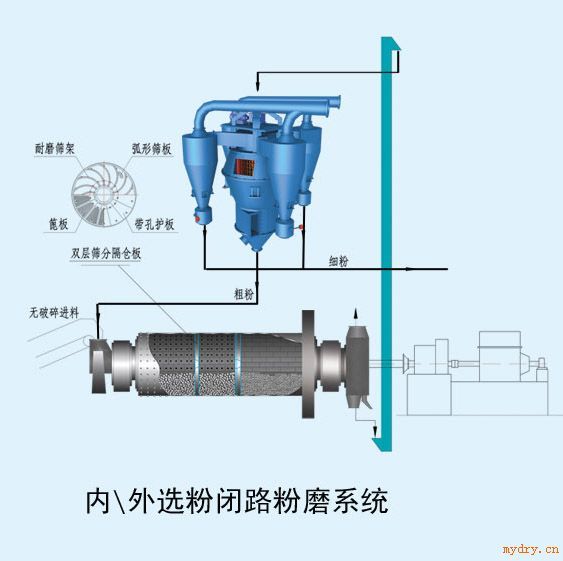

XDMX水泥磨内外选粉综合改造技术是将XDM磨内改造技术及装备与各类选粉机(我公司可用X型双循环高效选粉机)综合运用于水泥中短磨机, X型双循环高效选粉机是信尔达公司集选粉机之优点于一身的*新产品。在中长磨中,选用XDM磨内改造技术及设备可以达到理想效果,而在中短磨中,将XDM改造技术与X型双循环高效选粉机综合运用,设计时充分考虑不同于单独采用XDM磨内改造和外部闭路选粉机系统的合理流量和级配,则会较好地获得高产量、高比表面积的产品。其原理是磨内设置选粉装置,拦截大颗粒,消灭在球仓内,合格的细粉进入段仓,根据物料特性、粒度、工艺状况,配以合适的球段,采用大表面积的小规格研磨体,从而获得高产量、高比表面积的半成品。经过X型双循环高效选粉机选粉,半成品在悬浮分散状态下多次分级,台时和选粉效率、出磨细度、循环负荷等达到*佳配置,从而获得高产量、高比表面积的成品,*大限度发挥磨机效率。

二、XDMX内外选粉综合改造水泥磨的技术特点
1、XDMX内外选粉综合改造是对磨内、球锻、仓长、磨外提升循环系统综合改造,大幅度提高产、质量;
2、在恰当的位置安装选粉装置,使粗粉回到球仓,细粉进入段仓,提高出磨半成品的细粉含量;
3、段仓安装活化衬板,既改善离筒体衬板表面较远的钢段层因磨机筒体不能有效带动而减弱其运动程度所形成的“滞留区”对粉磨效率的影响,加强各段层的运动;
4、出料端料段分离。普通磨出料篦孔较大,难以适应小规格段,同时小篦缝能调节过料能力及流速;
5、X型双循环高效选粉机悬浮分选状态下多次分级,选粉效率高,独特的二次风分选结构,使分选希粉的能力极大提高,细度调节方便可靠,调节范围宽,可通过主轴转速及风量灵活控制。

三、XDMX内外选粉综合改造应用范围
对于φ1.8/1.83×6.4-7.0M、φ2.4×8-9M、φ3×9M、φ3.2×10M、φ3.5×11M等中短磨产量提高45-65%,电耗降低25-35%。

规格型号

XDMX1830

XDMX2200

XDMX2400

XDMX3000

XDMX3200

XDMX3500

喂料粒度

<20

<20

<20

<20-30

<20-30

<20-30

成品细度%
0.08mm

2±1

2±1

2±1

2±1

2±1

2±1

熟料产量t/h

12-16

11-15

21-23

18-20

27-30

24-27

60-70

50-60

80-100

70-90

90-120

80-110

熟料种类

XDM磨内改造
技术设备

XDM1830

XDM2200

XDM2400

XDM3000

XDM3200

XDM3500

配用X型双循环

高效选粉机

X-30

X-405

X-50

X-70

X85

X-95

适配磨机范围

φ1.83×6.4-7m

φ2.2×6.5-7.5m

φ2.4×8-9m

φ3×9m

φ3.2×10m

φ3.5×11m
