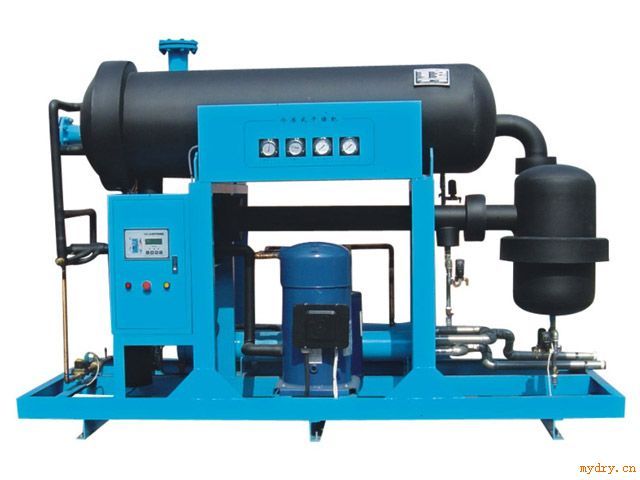

冷冻式干燥机 冷干机生产厂家

冷冻式干燥机工作原理

冷冻式压缩空气干燥机是应用*广泛、*经济的压缩空气干燥设备。本公司生产的RD系列冷冻式干燥机是采用先进的技术和进口零部件制造,可与任何空压机相配套以去除压缩空气中的水份,达到压力露点2-10℃的气体品质。
当温度下降时,空气的含水能力亦下降,原为气态的水份将变为液态,冷冻式干燥机即是利用这一除湿原理。首先对压缩空气作冷却处理,使其中的气态水份凝聚为液态,再通过分离器使气液分离,*后由排水阀将水份排出,从而获得干燥的压缩空气。

1、冷凝压缩机
2、冷媒热交换器(6立方米以下用)
3、风冷式冷凝器
4、水冷式冷凝器
5、灌充阀
6、干燥过滤器
7、电磁阀(30立方米以上用)
8、膨胀阀(15立方米以上用)
9、毛细管
10、热气旁路阀(8立方米以上用)
11、蒸发器
12、气水分离器13、空气热交换器
14、液气分离器(10立方米以上用)
15、风冷式前置冷却器(HA型用)
16、水冷式前置冷却器(HW型用)
17、高压跳脱保护开关
18、压力控制开关
19、自动排水器
20、安全阀
21、空气入口压力表
22、空气出口压力表
23、冷媒低压表
24、冷媒高压表

颜色选型

RD系列冷冻式干燥机有下列颜色供用户选择,如有用户有别的颜色要求请提供色标。

选型修正表

RD系列冷冻式干燥机的额定处理量是以进气压力0.7Mpa、进气温度38℃为基准核定的。当温度、压力偏离基准值及环境温度、压力露点值变化时,请按表1修正。

冷冻式干燥机系统配置图

RD系列冷冻式干燥机设计特点

◆制冷及空气系统,经*准确计算,设计参数均留20%以上的裕量;
◆管路系统采用内镀锌无缝钢管,工作压力0.2-5Mpa任意选择;
◆选用不锈钢管路适合医药、食品行业、耐酸耐碱不腐蚀;
◆空气换热器内外壁全波纹钢管,增大冷量利用率,回温好,不结露;
◆蒸发器为亲水处理薄壁紫铜管带纯铝鳍片,扰流结构换热效率高;
◆百叶窗式汽水分离器,集碰掸、离心效应于一体,分水效率大于98%;
◆多种形式(单、集、联控、PC板、变频等)的控制线路,适合不同用户选用;
◆关键零、部、器件均采用国际*,保证使用寿命3-5年;
◆外转子进口冷却风扇,大风量、低噪声、频繁启停长寿命;
◆承压部件均按国际GB151-99设计、制作、检验,随机带证出厂;
◆水冷凝器为低翅铜管,慢水流、多冲程,水质无特殊要求,长期使用不结垢;
◆自动排水器按需设置,除水加节能,效果好;浮球式、电子定时可选择;
◆过电流、过负荷、冷媒高/低压显示/保护,可选择进/出气/水温、高/低气压及露点保护;
◆阿姆斯壮泡沫阻燃绝热材料,冷量散失*少;
◆压缩机防护等级为IP54级(防尘及防溅)。

RD系列冷冻式干燥机技术规格

本公司生产的冷冻式干燥机是采用先进的技术和进口零部件制造,可与任何空压机相配套以除去压缩空气中的水分,达到压力露点2-10℃的气体品质。

具体详情可来电咨询,随时欢迎您的来电!
