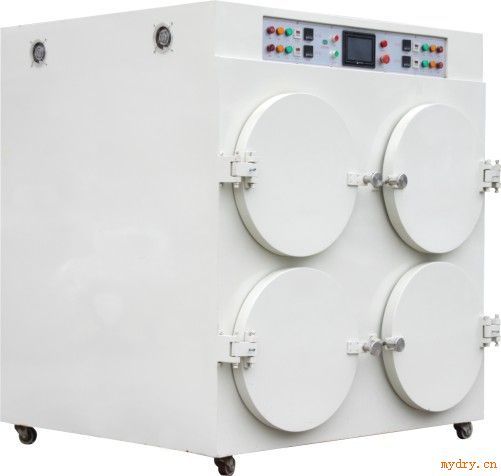

节能型-真空干燥箱 (4门圆桶自动控制)
一、设备介绍
1、功能概述:此设备属于真空干燥设备,利用水在真空状态下低沸点的特征,对需要去除水分的物料在较低的温度下快速干燥,既能缩短生产周期,又能有效降低能耗。
2、设备特点:此设备为“东莞科锐”第五代机型,属节能型系列产品中的性价比*高的一款。针对电池行业烘烤工序电能耗大的缺点,对本设备加以改良和升级,力图节省电能耗,降低用户成本。
3、设备功能和“科锐”真空干燥设备选型表
3.1设备功能
序号
功能描述
内容
1
功率小,热能损失少,能耗稳定
全新加热结构、采用分组控温和特制保温层
2
精准控温
全程PID自动演算,参数自动修正
3
六重安全防护
防爆、漏电、超压、超温、过载、自动报警
4
全自动智能化控制
人机界面操作,实现人机对话,操作简单方便,自动程序运行,节省人力
5
全程无氧干燥(附工作流程说明)
加热状态用氮气或干燥气干燥,实现无氧化真空干燥
无氧化工作流程图:
3.2“科锐”真空干燥设备选型表
二、设备使用条件:
1、电源:三相交流380±38V,频率50±1Hz;真空:-0.1MPA;氮气:0.1~0.2MPA;压缩空气:0.4~0.6MPA。
2、环境要求:温度-5~50℃,湿度≤80%,周围无易燃易爆气体、液体或固体。
三、设备技术参数:
箱体结构
4桶单开门(4门),密封门为铝合金,柔性自动调整,有储热和防爆功能
外壳材料
A3冷轧钢板,做烤漆处理,标准国际暖灰色1C
内胆材料
3mmSUS304不锈钢
内胆尺寸
直径¢600,深750mm(X4个),总容积0.848M3
外形尺寸
高1820mmX宽2110mmX深1000mm
密封圈
整体成型的耐高温密封圈
外部接口规格
真空:DN15管牙;氮气:¢12气管;压缩空气:¢8气管
控制方式
PLC自动程序控制,7寸彩显大屏人机操作。每区独立控制,互不干涉
产品放置方式
悬挂于内胆中间¢63的挂轴上,悬挂轴承重≤150Kg
设备加热方式
轴心、炉壁加热,采用热辐射、热传导、电加热控制
恒温范围
室温+10℃~180℃可设定
内胆温度误差
±3℃(空箱、恒温状态)
显示温度误差
±0.1℃
加热时间
45分钟表显温度达到85℃,内部匀温1.5小时
真空度
≤-0.098Mpa,24小时漏气量≤5%
箱体外表温度
85℃工作时表面不超过室温+15℃
电气容量
电源:380V/50Hz(3相5线制)总功率:12KW
设备重量
净重900Kg
楼面承重要求
≥500Kg/m2
