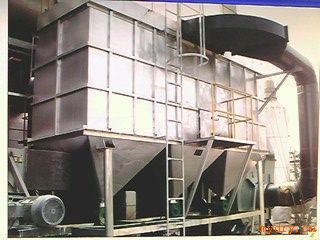

GMC型锅炉脉冲布袋除尘器
锅炉脉冲布袋除尘器是锅炉高温烟气除尘净化的新型设备，它采用了独特的耐高温在线清灰技术，以耐高温滤料作为滤袋，操作维护简单，运行稳定可靠，除尘效率高，排放达到环保标准。工作原理：GMC型锅炉脉冲布袋除尘器由灰斗、上箱体、中箱体、布袋、清灰喷吹装置等部分组成。工作时，高温烟气由灰斗上的进风口流入灰斗，由于重力沉降作用，粗尘粒直接落入灰斗底部，起到预收尘的作用,同时气流速度变慢,轻微粉尘随气流转折向上进入中箱体，粉尘被高温滤袋过滤阻留，积附在滤袋外表面，过滤后的气体透过滤袋进入上箱体至出风口，经引风机排至大气。积附在滤袋外壁的粉尘不断增加，当达到设定时间,脉冲控制仪顺序间隔触发开启脉冲电磁阀，使压缩空气包内的压缩空气经喷吹管对各排滤袋进行脉冲喷吹清灰，使滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘沉降至灰斗，经过卸灰闸阀排出。 性能特点：1、采用下进风，对含尘气体起到预收尘的作用，避免了含尘气体直接冲刷布袋，降低了含尘气体的粉尘浓度，延长了滤袋与脉冲电磁阀的寿命。2、除尘器密封材料均采用耐高温材料。3、清灰喷吹管采用加长型，使脉冲电磁阀远离高温烟气，避免脉冲电磁阀阀片高温受损。4、滤袋采用耐高温滤袋，处理烟气温度＜250℃。5、滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。6、滤袋骨架采用圆形，减少了滤袋与骨架的磨擦，延长了滤袋的寿命，又便于卸袋。7、采用上部抽袋方式，换袋时打开顶盖门，抽出骨架后即可换袋，改善了换袋操作条件。8、清灰控制采用定时控制，按设定时间，每隔一个清灰周期，各排滤袋依次清灰一遍。技术参数规格技术参数GMC-35配套1吨锅炉GMC-70配套2吨锅炉GMC-140配套4吨锅炉GMC-210配套6吨锅炉GMC-350配套10吨锅炉过滤风量（m3/h）1680-33603360-67206720-1344010080-2016016800-33600过滤面积（m2）2856112168280过滤风速（m/min）1 - 21 - 21 - 21 - 21 - 2滤袋数量（个）3570140210350滤袋材质高温滤袋高温滤袋高温滤袋高温滤袋高温滤袋滤袋规格（mm）Ф130×2000Ф130×2000Ф130×2000Ф130×2000Ф130×2000电磁阀型号DCF-20DCF-20DCF-25DCF-25DCF-25电磁阀数量（个）510142135设备阻力（pa）1000-12001000-12001000-12001000-12001000-1200排放浓度（mg/m3）30-5030-5030-5030-5030-50压缩空气压力（mpa）0.4 - 0.60.4 - 0.60.4 - 0.60.4 - 0.60.4 - 0.6压缩空气耗量（m3/min）0.20.40.81.22.0箱体尺寸（mm）可根据现场调整1315×865×37801700×1350×39802370×1795×44803555×1795×49805925×1795×4680配用引风机型号Y5-47-4CY5-47-5CY5-47-6CY5-47-8CY5-47-9C
