CPVC隔膜阀,进口CPVC隔膜阀

CPVC隔膜阀,进口CPVC隔膜阀,上海沪嘉阀门厂

CPVC隔膜阀

提供全套工程阀门解决方案,CPVC隔膜阀售前、售中、售后专业服务!

质量*:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!

上海沪嘉阀门厂有限公司

CPVC隔膜阀名称:CPVC隔膜阀型号:G41F口径:DN15-DN300压力:1.6MPa材质:FRPP、PVDF、CPVC认证:ISO9001:2000·CPVC隔膜阀产品详情

CPVC隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。 2.过流部件彩RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。 3.密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。

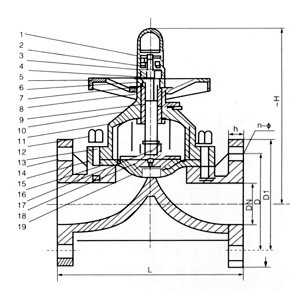

G41F-10SCPVC隔膜阀结构图

CPVC隔膜阀

G41F-10SCPVC隔膜阀概述

CPVC隔膜阀详细说明
使用范围及结构特点:
1.适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。
2.过流部件彩RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。
4.采用螺杆升降结构,启闭力矩大,平稳性好。

隔膜阀的安装与使用:
1.两端法兰与管路连接时,要均匀拧紧螺栓,防止法兰变形,造成泄漏。
2.顺时针方向旋手柄为关闭,反之开启。
3.根据指示器位置可判断开启程度。

CPVC隔膜阀零件材质表:

NO

名称

材质

1

螺柱

钢、不锈钢

2

指示器

3

限位罩

AS

4

卡簧

钢、不锈钢

5

手轮

ABS、FRPP

6

压紧螺母

FRPP、C-PVC、不锈钢

7

衬环

PTFE

8

阀杆螺母

钢、铜HT300

9

阀杆

钢、不锈钢

10

阀盖

FRPP、PVDF、C-PVC

11

轴承

单向推力球轴承

12

螺母

钢、不锈钢

13

螺柱

钢、不锈钢

14

阀体

FRPP、PVDF、C-PVC

15

垫膜

EPDM、NBR

16

隔膜片

FEP、(F46)、PTFE、PVDF

17

钢、不锈钢

18

阀瓣

铸铁、玻璃钢、PVDF、PPO

1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格

2.PVDF隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格.

CPVC隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)

DN

D1

D

L

b

H

n

HG

JIS

DIN

ANSI

HG

JIS

DIN

ANSI

HG

JIS

DIN

ANSI

HG

JIS

DIN

ANSI

15

95

65

70

65

60

125

110

130

110

14

125

4

4

4

4

14

15

14

16

20

105

75

75

75

70

135

120

150

120

16

145

4

4

4

4

14

15

14

16

25

115

85

90

85

80

145

130

160

130

16

148

4

4

4

4

14

19

14

16

32

135

100

160

16

165

4

18

40

145

110

105

110

100

180

180

200

180

16

215

4

4

4

4

18

19

18

16

50

160

125

120

125

120

210

210

230

210

18

227

4

4

4

4

18

19

18

19

65

180

145

140

145

140

250

250

290

250

22

286

4

4

4

4

18

19

18

19

80

195

160

150

160

152

300

280

310

280

25

300

4

8

8

8

18

19

18

19

100

215

180

175

180

190

350

340

350

340

25

407

8

8

8

8

18

19

18

19

125

245

210

210

210

216

400

410

400

410

30

417

8

8

8

8

18

23

18

22

150

280

240

240

240

240

460

480

480

480

30

576

8

8

8

8

23

23

23

22

200

335

295

290

295

298

570

570

600

570

35

628

8

12

8

8

23

23

23

22

250

395

350

355

350

362

680

680

730

680

38

776

12

12

12

12

23

23

23

22

300

455

400

400

400

432

790

40

800

12

16

12

12

23

25

23

25

注:在HG20592-97标准中(PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。

?

隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。隔膜阀其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀,一个弹性的,可扰的膜片,用螺椿连接在压缩件上,压缩件是由阀杆所操作而上下移动,当压缩件上升,膜片就高举,而造成通路,当压缩件下降,膜片就压在阀体堰上(假使为堰式阀)或压在轮廓的底部(假使为直通式),隔膜阀适用于开关及节流之用。
隔膜阀本身结构设计的原因特适合于超纯介质或污染严重,*粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时,隔膜阀更能取代其它传统控制系统,尤其是适用于固体和易污染的惰性介质。产品主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中,隔膜阀是特别适用于运送有腐蚀性,有粘性的流体,例如泥浆、食品、药品、织维性粘合液等,因管线中,隔膜阀的操作机构,是不暴露在运送流体中,故不具污染性,也不需要填料,阀杆填料部也不可能会泄漏。

隔膜阀的特点如下:


隔膜阀*突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
