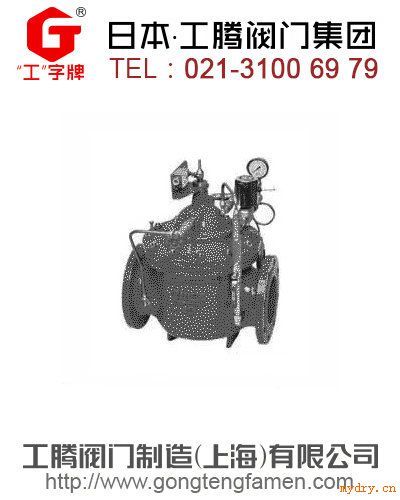

700X进口水泵控制阀
700X进口水泵控制阀日本·工腾阀门集团(工腾阀门),创业于1954年,至今,已成为*屈指可数的综合阀门厂家之一。工腾不仅生产一般设备用阀门以及各种工业成套设备用阀门,还生产各种自动操作、测试设备用阀门。工腾阀门拥有十家生产工厂。在这些工厂里,从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,工腾的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了*各地用户的好评,被誉为“可靠的阀门”。产品名称:700X进口水泵控制阀产品型号:700X产品口径:DN20-600产品压力:0-1.6Mpa产品材质:铸铁、铸钢、不锈钢单位名称:工腾阀门制造(上海)有限公司联系电话:021-31006979联系传真:021-51862293Email:[email protected]联系人:王景胜联系手机:15221600170QQ:1154797913网站地址:http://www.gongtengfamen.com/product/966.html700X水泵控制阀概述:700X进口水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前。阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤或水击声;当水泵完全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计。通过电磁阀的导控实现准确的启闭。使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装、维修方便。
700X水泵控制阀结构特点和用途:
700X进口水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。电磁阀可采用交流电220V或直流电24V。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
700X水泵控制阀工作原理:
当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。
700X水泵控制阀主要技术参数:公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)1.01.51.1水0-801.62.41.762.53.752.75700X水泵控制阀主要零件材料:零件名称零件材料阀体 阀盖WCB阀座 阀盘铜合金密封圈 O型圈丁腈橡胶阀杆2Cr13弹簧50CrVA针型阀铜合金球阀铜合金浮球阀铜合金微型过滤器不锈钢700X水泵控制阀部件列表:
1、电器控制开关2、针阀3、球阀4、主阀5、压力表6、单向阀7、电磁向导阀700X水泵控制阀连接尺寸:DNLAA1HH1FD
