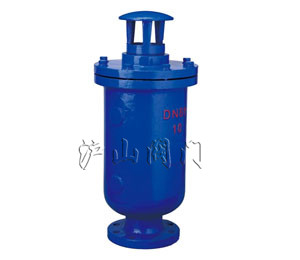

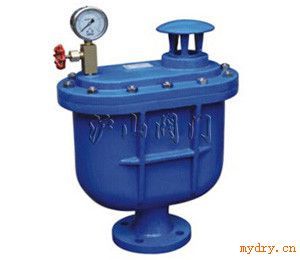

污水复合式排气阀

污水复合式排气阀 http://www.hushanfamen.com/Valve_Product_398.html

产品名称: 污水复合式排气阀产品型号: SCAR 产品口径: DN50-250mm 产品压力: 1.6-6.4MPa 产品材质: 铸铁、铸钢、不锈钢 联系电话: 021-31007323 联系传真: 021-33321522 Email: [email protected] 联系人: 周生 联系手机: 18818008975 QQ: 178876695 公司名: 沪山阀门制造(上海)有限公司 帐号: 03416900040041464 税号: 310115312539830 售后承诺: 质保一年,质量三包:包修、包换、包退。 产品名称:污水复合式排气阀 产品型号: SCAR 驱动方式:手动 连接形式: 法兰 结构形式:复合式 密封材料:橡胶 压力范围:1.0MPa 公称通径:DN50-DN250 常用材质:灰铸铁 技术咨询:021-31007323

沪山阀门制造(上海)有限公司是国内*〖污水复合式排气阀〗制造商,也是国内大型【排气阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖污水复合式排气阀〗解决方案,质量可靠,价格实惠,故*各地,欢迎新老客户来电,来函,我们将为您提供*优质的服务。

一、污水复合式排气阀概述:
污水复合式排气阀为圆桶式阀体,其内部主要有不锈钢浮球及塞头。复合式排气阀装设于泵浦出水口处或送配水管线中,用以大量排出管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,
以确保管线不会因负压而被损坏,压力等级1.0MPa。


二、污水复合式排气阀作用原理:

当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,
如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,
吸入空气确保管线安全。

三、污水复合式排气阀零件名称材料:

序号

名称

材质

1

械杆B

不锈钢、锡青铜

2

活塞

不锈钢、锡青铜

3

顶塞

铝青铜+橡胶

4

杠杆A

不锈钢、锡青铅

5

垫圈环

合成橡胶

6

导套

不锈钢、铸黄铜

7

杠杆架

不锈钢、铸黄铜

8

浮球

不锈钢

9

阀盖

灰铸铁、Q4400-15

10

阀体

灰铸铁、Q4400-15

11

排气帽

灰铸铁、Q4400-15



四、污水复合式排气阀主要连接尺寸:

污水复合式排气阀

公称通径 DN(mm)

H

D

D1

Z

Ф-d

50

490

165

125

4

19

80

590

200

135

8

19

100

750

220

180

8

19

150

820

285

240

8

23

200

1000

340

295

8

23

250

1200

395

350

12

23
