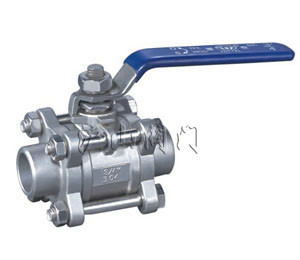

三片式承插焊球阀
三片式承插焊球阀 http://www.hushanfamen.com/Valve_Product_693.html
一、三片式承插焊球阀介绍
（3PC?SW）Q61F-16/64(C,P,R)
三片式承插焊球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的不锈钢气动阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
二、三片式承插焊球阀应用范围
适用介质:水、油、气及某些腐蚀液体 三片式承插焊球阀适用介质：水、油、气及某些腐蚀性液体（W.O.G） 三片式承插焊球阀适用稳定范围：-20～232℃～350℃ 三片式承插焊球阀公称压力：1.6-6.4MPa三、三片式承插焊球阀结构特点
适用于经常操作，启闭迅速、轻便。 1. 流体阻力小。 2. 结构简单,相对体积小,重量轻,便于维修。 3. 密封性能好。 4. 不受安装方向的限制,介质的流向可任意。 5. 无振动,噪声小。四、三片式承插焊球阀标准规范
设计制造标准：GB/T 12237-2007 结构长度标准：GB/T 12221-2005 承插焊标准：GB12224、ANSIB16.25 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008五、三片式承插焊球阀应用规范
公称压力：1.6-6.4MPa适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
对焊标准（BW）：GB12224·ANSIB16·25
六、三片式承插焊球阀主要零件材料
序号NO. 零件名称Part name 材质material 不锈钢Stainless stee 碳钢Carbon steel 1 阀体Body 不锈钢CF8M 碳钢WCB 2 密封圈Joint ring 聚四氟乙稀PTFE 聚四氟乙烯PTFE 3 阀盖Cap 不锈钢CF8M 碳钢WCB 4 球体Ball 不锈钢SS316 不锈钢SS304 5 阀杆Stem 不锈钢SS316 不锈钢SS316 6 螺母Nut 不锈钢SS304 FCD45 7 垫圈Washer 不锈钢SS304 FCD45 8 手柄套Handle cover 塑料Plastic 塑料Plastic 9 手柄Handle 不锈钢SS304 不锈钢SS304 10 阀杆螺母Stem nut 不锈钢SS304 B7 11 垫圈Stem washer 不锈钢SS304 不锈钢SS304 12 填料压盖螺母Gland nut 不锈钢SS304 FCD45 13 填料Stem packing 聚四氟乙稀PTFE 聚四氟乙稀PTFE 14 止推垫圈Thrusy washer 聚四氟乙稀PTFE 聚四氟乙稀PTFE 15 填料Joint gasket 聚四氟乙稀PTFE 聚四氟乙稀PTFE 16 螺栓Bolt 不锈钢SS304 B8七、三片式承插焊球阀主要尺寸单位：mm
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ D 11.6 12.7 15 20 25 32 38 50 65 80 100 L 68 68 72 85 90 112 120 145 185 215 270 H 50 50 60 64 71 78 86 95 130 248 173 E 100 100 130 130 165 165 190 190 250 250 280 F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2 P 10 10 10 13 13 16 16 18 18 20 20 重量WT（g） 400 405 640 890 1160 2940 2940 4865 7000 107000 19350沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
