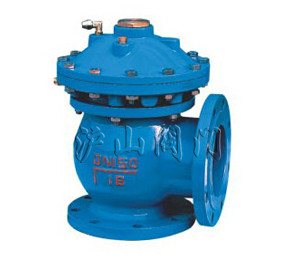

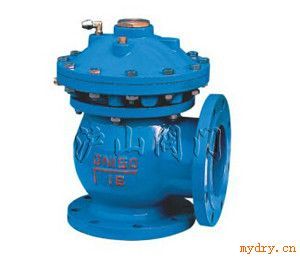

JM744X隔膜式快开排泥阀
JM744X隔膜式快开排泥阀 http://www.hushanfamen.com/Valve_Product_1275.html
一、JM744X隔膜式快开排泥阀概述：
快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。气动快开排泥阀将隔膜代替活塞，无运动摩檫，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
二、JM744X隔膜式快开排泥阀主要技术参数
公称压力MPa
试验压力MPa
液压缸
工作介质
适用温度
适用介质
1.0
1.5
1.1
清水、气
≤80℃
水、污水
1.6
2.4
1.76
三、JM744X隔膜式快开排泥阀主要性能参数
公称通径
100～400mm
*低驱动压力
0.15MPa
法兰标准
GB/T17241.6GB/T9113
试验标准
GB/T13927API598
四、JM744X隔膜式快开排泥阀主要零件材料：
零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
灰铸铁、球墨铸铁、铸钢
球墨铸铁、青铜
不锈钢
尼龙强化橡胶

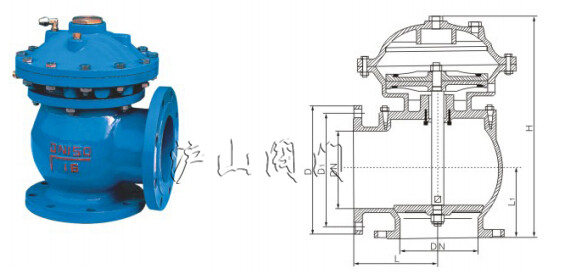

五、JM744X隔膜式快开排泥阀主要连接尺寸：
公称通径
mm
尺寸mm
H
L
L1
100
370
160
120
150
440
190
150
200
530
225
190
250
615
260
220
300
785
280
260
350
880
315
300
400
970
340
340
六、JM744X隔膜式快开排泥阀故障排除方法：
故障现象
检查内容
处理方法
阀门不能
正常启闭
电磁换向阀的输入电压是否正常。
按说明书要求输入电压
2、接插是否完好，接管有无泄漏，管路是否接错。
纠正接管泄漏问题按说明书要求接好管路
密封件有无破损，驱动压力是否正常
更换密封件，调试压力

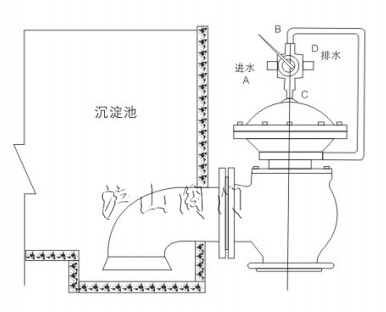

七、JM744X隔膜式快开排泥阀典型安装示意图：
