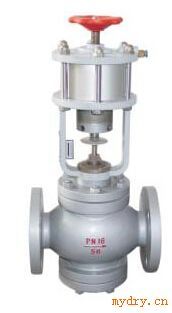

ZSQ型气动活塞式切断阀

ZSQ型气动活塞式切断阀产品概述:

气动活塞式切断阀(简称活塞式切断阀),是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品 具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过 程自动控制与远程控制系统中。

ZSQ型气动活塞式切断阀产品特点:

·切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
·阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
·平衡型阀内件,提高了切断阀的许用压差。
·波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
·活塞式执行机构,操作力大,使用压差大。

ZSQ型气动活塞式切断阀零件资料:

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节机构的型式,气动活塞式切断阀可分为直通单座切断阀 (ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二 种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用 于不同的温度及压力。
当信号压力为零,由于弹簧(单作用仅有)的预紧力,使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4~0.6MPa)时,活塞 上产生推力,压缩弹簧,带动推杆、阀体、阀芯移动到极限位置,使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀,使活 塞式切断阀控制更加方便、简捷。
