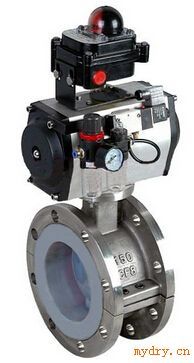

气动法兰衬氟蝶阀
D641F46气动衬氟法兰蝶阀用途 ;气动衬氟法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。D641F46气动衬氟法兰蝶阀主要特点为：1、设计新颖、合理，结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装、维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D641F46气动衬氟法兰蝶阀采用标准 :
设 计 标 准：GB/T12238-1989；
lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989：
lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999；
lS0 5028-1993或BS 6755-l-1986
主要技术参数
公称通径DNmm50～2000公称压力PNMPa0.61.O1.6试验压力 PsMPa强度试验0.91.52.4密封试验O.661.11.76适用介质空气、水、污水、蒸气、煤气、油品等驱动形式手动、蜗轮传动、气传动、电传动D641F46气动衬氟法兰蝶阀主要零件的材料
零件名称材料阀体球墨铸铁、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟乙烯阀杆2Cr13、不锈钢填料0型圈、柔性石墨D641F46气动衬氟法兰蝶阀外形连接尺寸
公称通径
DN(mm)尺寸 (mm)L1.0MPa1.6MPaDD1Z-ΦdDD1Z-Φd501081651254-181651254-18651121851454-181851454-18801142001608-182001608-181001272201808-182201808-181251402502108-182502108-181501402852408-222852408-222001523402958-2234029512-2225016539535012-2240535512-2630017844540012-2246041012-2635019050546016-2252047016-2640021656551516-2658052516-3045022261556520-2664058520-3050022967062020-2671065020-3360026778072520-3084077020-3670029289584024-3091084024-36800318101595024-33102595024-39
