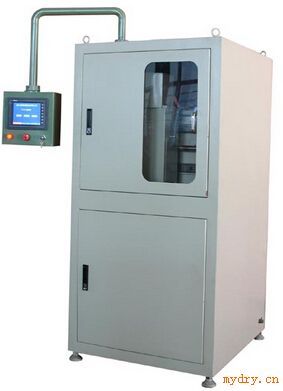

全自动快速铣样机

一、全自动快速铣样机概述 FT-KX全自动快铣机采用MELSE-Q高性能CPU模块控制系统,配以MR-J3-B系列全数字交流伺服系统,采用光缆连接两轴联动具有优良的动态品质和控制精度。可编程序控制器及丰富的触摸屏程序选择功能,令您的样件品质更加*,快速。主要电气元件全部进口,性能优良,可靠性高;功能强大。整机具有操作简便、铣样快速、占地面积小、动作安全可靠。二、全自动快速铣样机结构简介FT-KX全自动快铣机由X、Y轴二组伺服电机驵、触摸屏、工作台、主轴装置、定位气缸、夹紧气缸、换刀气缸、箱体、切削受料斗等组成。先将样件放入工作台面上的小圆柱上,触摸屏操作按钮,自动根据PLC编程由定位气缸将样件定位,夹紧三爪通过夹紧气缸迅速将样件夹紧后定位气缸迅速回至原位;X轴开始移动切削样件,切削后自动回到原点;(如需要样件冷却时),开启冷却气管,使样件冷却;夹紧气缸松开样件。三、项 目单位数 值备 注加工对象黑色金属加工范围(X轴)mm80加工范围(Y轴)mm2铣样时间s30定位气缸ACQS-25×100-B-LB夹紧气缸ACQS-40×80-B换刀气缸ACQS-80×15-B电动机功率KW4外形尺寸mm950×850×1750长×宽×高设备重量kg700全自动快速铣样机主要技术参数
