甲醇蒸汽锅炉
热丰甲醇锅炉各部分名称及说明
1、补水箱:及时向系统内补充水
2、烟囱:安装时必须露出室外,以防煤气中毒
3、大气孔:锅炉排气孔严禁安装阀门
4、循环泵控制器:控制循环泵的启动和停止
5、燃烧器控制器:控制燃烧器的点火和停火
6、燃烧器调节器:用来调节燃烧器火焰的大小
7、观火孔:用来观察炉膛的火焰及燃烧情况
8、进风门:当燃烧时,先打开进风门
9、出水口:锅炉热水输出的通道,连接循环泵和止回阀
10、回水口:用于将系统归水送回锅炉,回水口连接电磁阀
11、循环泵:做为系统热水的循环动力,应安装两台,一备一用
12、止回阀:水泵运行时开启,停止时关闭,以防水倒流
13、电磁阀:当循环泵启动时打开,停止时关闭
甲醇锅炉安装使用注意事项
1、先打开进风门,接通电源,温度上升到180℃自动点火,当锅炉水温达到80℃(可自行设定温度)燃烧器自动停火。
2、低于60℃时,自动点燃,(可自行设定温度)
3、水泵温控设定,当水温达到60℃时,循环泵自动循环,(可自行设定温度)
4、当水温低于60℃时,循环泵自动停止(可自行设定温度)
5、点火时,人不准对准观察口和进风门,以防烧伤
6、出水口必须安装循环泵,循环泵必须与锅炉相匹配
7、回水口必须安装补水箱,大气口必须直通大气
8、冬季不用时,必须放干净系统的水,以防冻裂

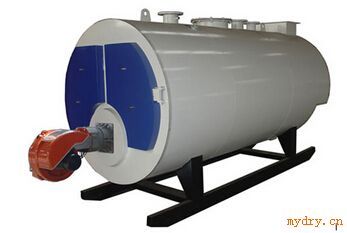

【WNS系列卧式燃油气甲醇蒸汽锅炉—技术参数】 |
型号 | WNS0.5-0.4(0.8) -Y(Q) | WNS0.75-0.4(0.8) -Y(Q) | WNS1-0.8(1.0) -Y(Q) | WNS1.5-1.0 -Y(Q) | WNS2-1.0 -Y(Q) | WNS3-1.25 -Y(Q) | |
项目 | 参数 | ||||||
额定热功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | |
额定工作压力(MPa) | 0.4(0.8) | 0.4(0.8) | 0.8(1.0) | 1.0 | 1.0 | 1.25 | |
出/回水温度(℃) | 152(175) | 175(184) | 184 | 184 | 194 | ||
设计效率(%) | 85%-92% | ||||||
水容积(m3) | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | |
满水重量(t) | 4.48(5) | 5.76(6.2) | 6.48(7.1) | 8(8.4) | 8(8.4) | 16(16.8) | |
耗电功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | |
电源(V) | 380 | ||||||
适用燃料 | 轻油、天然气、甲醇、城市煤气、石油液化气 | ||||||
计算耗量: 轻油(kg/h) 天然气(m3/h) 甲醇(kg/h) 城市煤气(m3/h) 石油液化气(m3/h) | 34 41 35 92 14 | 51 62 53 138 20 | 65 82 70 184 26 | 102 123 105 276 39 | 136 164 140 368 52 | 204 246 210 552 79 | |
长×宽×高(mm) | 2650×1600 ×1700 | 2650×1600 ×1800 | 3650×1800 ×1800 | 5200×2300 ×2400 | 5200×2300 ×2400 | 5570×3200 ×2670 | |
安 装 尺 寸 | 进/出口阀口径(mm) | 50 | 65 | 65 | 65 | 65 | 100 |
排污阀口径(mm) | 40 | 40 | 40 | 40 | 40 | 40 | |
安全阀口径(mm) | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | |
烟囱口径ф(mm) | 250 | 300 | 320 | 360 | 360 | 360 | |
