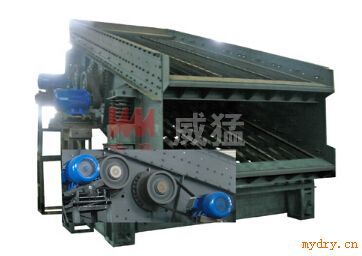

WDY大型圆振筛

WDY大型圆振动筛产品概述:
WDY型圆振动筛运动轨迹为圆,是我公司针对大型焦化厂研制的大型筛分设备,具有处理量大、筛分效率高等特点。
该系列筛机采用双电机驱动两轴激振器,并通过齿形皮带联接使两轴保持同步性,主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。筛体装配采用*先进的环槽铆钉铆接,该筛机具有坚固耐用、不易堵孔处理能力高等特点。

WDY大型圆振动筛安装与调试:
1.安装前应参照安装图制作混凝土基础,预埋地脚螺栓或预埋钢板平面度误差≤3mm。
2.安装完毕,检查调整各级弹簧,使各支撑位置受力均匀,电动机轴线应低于振动器轴线3mm,对称点支撑弹簧应水平等高(误差≤3mm)。
4.筛机各部位应牢固连接,所有螺栓开机前应紧固一次。
5.调试振动器的偏心块夹角,可以调整激振力,从而调整筛机振幅。
6.与其他障碍物间的距离不小于100mm。
WDY大型圆振动筛使用与维护:
a.筛机启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固一次。
b.筛机空载运行时间为4-6小时,要求筛体平稳,无横摆及异常声音,激振器轴承温度≤75oC。
c.空转运行后,应将各部位螺栓重新紧固一次。
d.正常运转后,定期检查各紧固件螺栓紧固情况。
e.经常检查易损件,对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损,应及时紧固或更换。
振源的调整、使用和维护,请参照振源使用说明书。(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。
f.停车前应先停止给料,待筛面物料走完后再停车。
WDY大型圆振动筛技术参数表:

型号

筛面面积m2

筛孔尺寸mm

处理量t/h

双振幅(mm)

电机

单点动负荷(N)

*大动负荷 (N)

参考重量

型号

功率Kw

WDY3065

19.5

10-100

110-500

10-12

Y200L-4

30*2

2150

10750

52000

2WDY3065

21.9

10-100

130-600

Y200L-4

30*2

2150

10750

53360

WDY3073

21.9

10-100

130-600

10-12

Y200L-4

30*2

2350

11750

58000

2WDY3073

2*21.9

10-100

300-600

Y160L-4

15

2550

12750

59470

WDY3373

24.09

10-100

145-650

10-12

Y200L-4

30*2

2760

13800

59300

2WDY3373

24.09

10-100

350-650

10-12

Y160L-4

15

2820

14100

60770

WDY3675

27

10-100

160-720

10-12

Y160M-4

11

2900

14500

64300

2WDY3675

27

10-100

400-720

Y160L-4

15

2900

14500

66000


WDY大型圆振动筛外型尺寸表:


L

L2

L3

L4

L5

L6

L7

H1

H2

H3

B1

B2

B3

WDY3065

6567

820

5300

2046

2660

603

800

2860

6538

3055

3055

5455

2WDY3065

6567

820

5300

2046

2660

603

800

1636

2860

6538

3055

3055

5455

WDY3073

7333

820

6120

2861

2660

603

800

2860

6538

3028

3050

5455

2WDY3073

7333

820

6120

2861

2660

603

800

1636

2860

6538

3028

3050

5455

WDY3373

7333

820

6120

2861

2660

603

800

2860

6538

3350

3350

5755

2WDY3373

7333

820

6120

2861

2660

603

800

1636

2860

6538

3350

3350

5755

WDY3675

7333

820

6120

2861

2660

603

800

2860

6538

3665

3665

6200

2WDY3675

7333

820

6120

2861

2660

603

800

1636

2860

6538

3665

3665

6200
