K型往复式给料机(给煤机)

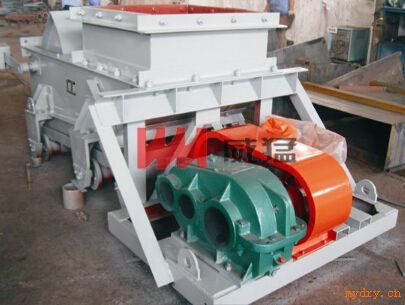

K型往复式给料机(给煤机)产品介绍:K型往复式给料机(给煤机)是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
K型往复式给料机(给煤机)适用于矿山、矿井、选煤厂、中转站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀 给料.本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1、K2、K3、K4等几种型号。
K型往复式给料机(给煤机)特点:
1.工作可靠、寿命长,重量轻,体积小,维护保养方便。
2.结构简单,运行可靠,调节安装方便,采用封闭式框架结构,大大提高了机架的刚度。
3.装有限矩型液力偶合器,能满载启动,过载保护。
4.*大给料量可达1200吨/小时(煤),是目前国内*大的往复式给料机。
5.采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。
6.侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
7.驱动装置对称布置,并采用双推杆,使整机受力均衡,传动平稳,消除了底板往复时的扭摆现象。
8.底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
9.衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用,降低维修费用。
K型往复式给料机(给煤机)技术参数表:
型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
给料能力(t/h) | 底版行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
50mm | 1 | 25 | 22 | 34 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
曲柄转速(r/min) | 57 | 57 | 62 | 62 | 62 | |||||||
电动机 | 型号 | YB160M1-8 Y160M1-8 | YB160M1-8 Y160M1-8 | YB160M1-8 Y160M1-8 | YB160M1-6 Y160M1-6 | YB160M1-6 Y160M1-6 | ||||||
功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
减速机 | 型号 | JZQ0-350 | JZQ0-350 | JZQ0-350 | JZQ-400 | JZQ-500 | ||||||
速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
允许*大颗粒(mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
设备重量(kg) | 带料斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
不带料斗 | 1026 | 1144 | 1342 | 1735 | 2505 |
