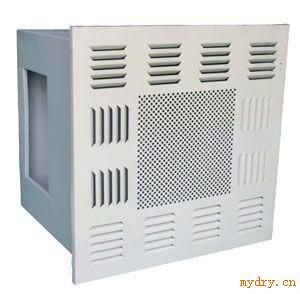

高效送风口
高效送风口
高效送风口
特点
▲外形美观、结构简单
▲通用性强、性能可靠
▲带调节阀可调节风量
▲适用于有隔板高效空气过滤器
构成材料及运行条件
▲框材:冷扎钢板喷塑
▲风量调节:手动调节阀
▲过滤器:有隔板高效空气过滤器
▲使用*高温度、湿度:80℃、80%
型号尺寸及其他参数
侧面进风 | 顶部进风 | 外形尺寸(mm) | 过滤器尺寸(mm) | 风量 (m³/h) | 进风管尺寸(mm) | 风管连接(mm) | 装配尺寸 (mm) | 吊环间距 (mm) |
TH-CF-5J | TH-DF-5J | 370X370X530 | 320x320x220 | 500 | 200x200 | 250x250 | 438x438x294x294 | 344x344 |
TH -CF-10J1 | TH-DF-10J1 | 534X534X530 | 484x484x220 | 1000 | 200x200 | 370x250 | 588x588x294x294 | 508x508 |
TH -CF-10J2 | TH-DF-10J2 | 660X660X460 | 610x610x150 | 1000 | 320x250 | 370x300 | 716x716x358x358 | 634x634 |
TH -CF-16J | TH-DF-16J | 680X680X530 | 630x630x220 | 1600 | 320x250 | 370x300 | 736x736x368x368 | 654x654 |
*可根据用户要求定制不同规格型号的高效送风口
