郑州满林煤泥烘干机
煤泥烘干机
1) 前言
随着*性能源资源的溃乏,燃煤做为不可再生的资源一直是各国政府所重视。伴随煤碳业机械化程提的加快,做为煤炭开采业的副产品的煤泥由于具有高水分、高粘性、高持水性和低热值等诸多不利条件,很难实现工业应用,长期被电力用户拒之门外,以民用地销为主要出路。改革开放以来,国民经济有了迅猛的发展,煤炭产量已跃居*首位,市场形势也发生了很大变化。煤炭加工的深度和广度都在快速发展,煤泥的产量明显上升,如何提高煤泥的附加值,煤泥的综合利用已成为迫切需要研究的问题。应运而生的煤泥烘干行业也得到了迅猛发展。
2) 煤泥烘干机的用途
煤泥烘干设备主要用于煤炭行业煤泥、原煤、泥煤、浮选精煤、混合精煤、尾煤等物料的烘干干燥。

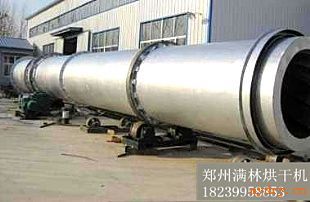

3) 煤泥烘干机的结构
煤泥烘干设备主要由热源设备(热风炉)、输送机、打散装置(煤泥旋切机、煤泥打散喂料仓)、上料机、进料器、回转烘干滚筒、传动机构、卸料器、粉碎机、引风设备、除尘设备和电控系统构成。
4) 煤泥烘干机工作原理与工艺过程
针对煤泥持水性强、含水量大、粘结性强等特点,煤泥干燥工艺过程如下:湿煤泥经由输送机进入煤泥打散设备,经过快速打散的块状煤泥进入呈负压的煤泥烘干机干燥室,烘干过程分为四个工作区:
1、导料区,湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在大导角的抄板作用下,形不成粘结便被导入下一个工作区;
2、清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区设置的特殊防粘壁装置和清扫装置,可以快速清理掉粘结在筒壁的煤泥,同时对于物料团球结块也起一定的破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;
3、倾斜扬料板区,此区是低温干燥区,此时泥已呈低水分松散状态,不再具有粘结现象,经过热交换后成品达到所要求的水分要求;
4、出料区,煤泥烘干设备主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口经卸料器排出,完成整个烘干过程,废气经引风除尘后排空,成品经输送机输送入库。
5) 煤泥烘干设备性能参数
设备规格(mm) | 处理能力(t/h) | 电机功率(kw) | 入料水分(%) | 燃煤要求(kcal/kg) | 出料水分(%) |
Φ1500x14000 | 7-9 | 15 | 25±5 | ≥5500 | ≤10 |
Φ1800x16000 | 10-13 | 18.5 | 25±5 | ≥5500 | ≤10 |
Φ2000x16000 | 14-17 | 22 | 25±5 | ≥5500 | ≤10 |
Φ2200x18000 | 17-20 | 30 | 25±5 | ≥5500 | ≤10 |
Φ2400x18000 | 20-25 | 37 | 25±5 | ≥5500 | ≤10 |
Φ2600x20000 | 30-40 | 55 | 25±5 | ≥5500 | ≤10 |
Φ2700x20000 | 40-50 | 75 | 25±5 | ≥5500 | ≤10 |
Φ3000x20000 | 50-60 | 90 | 25±5 | ≥5500 | ≤10 |
