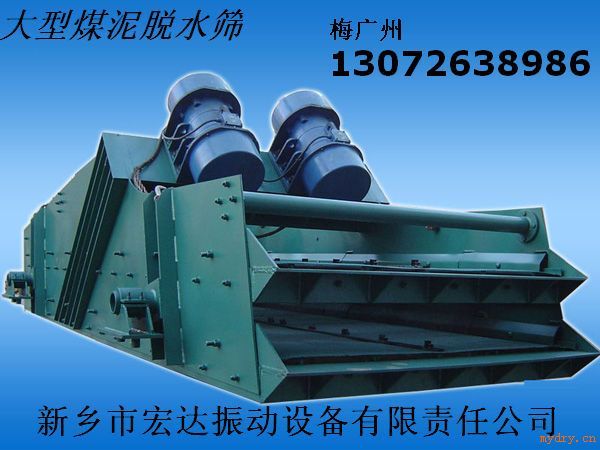

座式脱水振动筛(煤泥脱水振动筛)
座式脱水振动筛(煤泥脱水振动筛)脱水筛(脱水振动筛) 座式脱水振动筛 河南振动筛分设备 脱水筛(脱水振动筛)产品概述:脱水筛、脱水振动筛是煤泥脱水作业的专用设备,广泛适用于煤泥回收,压滤隔粗、过滤隔粗,其他极细物料的脱水、回收等工艺条件。脱水筛、脱水振动筛 采用了双电机自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。
脱水筛(脱水振动筛)产品特点:
1、脱水振动筛、脱水筛筛机整体为水平安装,但筛网须呈负角安装,以保证强制脱水效果;
2、脱水筛所用筛网可选择不锈钢复合筛网,张紧式安装;也可以选用不锈钢焊接条缝筛板,采取压紧式安装以满足不同需要;
3、脱水筛可通过变频器随时调整振动频率以达到*佳脱水效果;
4、脱水筛采用自同步液体润滑振动器激振,筛框采用特殊降噪材料,并用高强螺栓联接,确保筛机工作可靠和工作噪声降低,整机工作噪声85dB(A),较同类筛机降幅约为15dB;
5、脱水筛入料段设置弧形筛面,提高脱水效率;
6、脱水筛设置给料箱,保证物料均匀给入筛面;
7、脱水筛配有整体底架以便于搬运和安装;
8、脱水筛依靠筛上滤层截留细粒和积压脱水。 吊式脱水振动筛产品技术参数表:
型号 | 筛面 | 给料粒度mm | 产量t/h | 振动频率 | 双振幅 | 电机功率Kw | 外形尺寸长×宽×高 | 安装方式 | 参考重量Kg | ||
面积 | 筛孔尺寸mm | 筛网结构 | |||||||||
2DSM1256 | 7 | 上冲孔13-50;下条缝0.25-13 | 上冲孔;下条缝 | ≤300 | 40-55 | 830800 | 9-11 | 11 | 5850×2675×1703 | 吊式 | 4336 |
DSM1555 | 8 | 上冲孔10-50;下条缝0.5-13 | 冲孔条缝 | 30-50 | 800 | 9 | 11 | 5650×1626×1780 | 4647 | ||
2DSM1555 | 8 | 上冲孔13-80;下条缝0.5-13 | 上冲孔;下条缝 | 30-50 | 800 | 9 | 11 | 5650×1625×2030 | 4854 | ||
DSM1855 | 10 | 上冲孔13-80;下条缝0.5-13 | 冲孔条缝 | 50-80 | 800 | 9 | 11 | 5700×1960×1780 | 5164 | ||
2DSM1855 | 10 | 上冲孔13-80;下条缝0.5-13 | 上冲孔;下条缝 | 50-80 | 800 | 9 | 11 | 5650×1960×2030 | 5324 | ||
DSM2065 | 13 | 0.5-13 | 条缝筛网 | 70-100 | 800 | 11 | 18.5 | 6650×2126×1800 | 5775 |
型号 | 筛面 | 给料粒度mm | 生产能力t/h | 振动频率 | 双振幅 | 电机功率KW | 外形尺寸(长宽高)mm | 参考重量kg | ||
面积 | 筛网尺寸mm | 筛网结构 | ||||||||
ZSM1542 | 6 | 0.25-13 | 条缝 | ≤300 | 75-100 | 800 | 9-10 | 11 | 4500*2690*1710 | 4016 |
ZSM1556 | 8 | 13-50 | 冲或条 | ≤300 | 30-60 | 800 | 10 | 15 | 5850*2675*1703 | 4642 |
2ZSM1556 | 8 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 30-60 | 800 | 11 | 15 | 5850*2575*2023 | 5649 |
ZSM1556B | 8 | 13-50 | 冲或条 | ≤300 | 30-60 | 800 | 11 | 7.5*2 | 5850*2854*1707 | 4769 |
2ZSM1556B | 8 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 30-60 | 800 | 11 | 7.5*2 | 5850*2854*2023 | 5790 |
ZSM1756A | 9.5 | 13-50 | 冲或条 | ≤300 | 50-80 | 800 | 10 | 15 | 5850*2925*1703 | 5098 |
2ZSM1756A | 9.5 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 50-80 | 800 | 10 | 15 | 2550*2770*2015 | 6105 |
ZSM1756B | 9.5 | 13-50 | 冲或条 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*1703 | 5226 |
2ZSM1756B | 9.5 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 50-80 | 800 | 10 | 7.5*2 | 5850*3104*2020 | 6246 |
ZSM1856 | 10 | 13-50 | 冲或条 | ≤300 | 50-80 | 800 | 11 | 11 | 5600*2778*1557 | 4580 |
ZSM2065 | 13 | 13-50 | 冲或条 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3208*1885 | 6577 |
2ZSM2065 | 13 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 70-100 | 800 | 11 | 18.5 | 6750*3140*2180 | 7946 |
ZSM2065B | 13 | 13-50 | 冲或条 | ≤300 | 70-100 | 800 | 9 | 11*2 | 6750*3428*1880 | 6701 |
2ZSM2065B | 13 | 上13-50;下0.25-13 | 上冲下条 | ≤300 | 70-100 | 800 | 11 | 11*2 | 6750*3428*3185 | 8068 |
1、座式脱水振动筛筛机分单层和双层,并有单电机齿轮拖运和双电机自同步拖运之分。单电机拖运有左装和右装之分。
2、筛网结构有条缝筛网,冲孔筛板,如选用编织筛网和橡胶筛板可按要求设计。
3、为满足筛分效率要求,必要时可使筛面与水平面成倾角安装其值为2-10。
4、基础螺栓除ZSM185振动筛螺栓有M20和M16两种规格外,其余所有筛机基础螺栓均为M20,皆由用户自备。
吊式脱水振动筛选用须知:
1、吊式脱水振动筛筛机分单层和双层,均为单电机齿轮拖运。
2、筛网结构有条缝筛网,冲孔筛板,如选用编织筛网和橡胶筛板可按要求设计。
3、基础螺栓:吊挂装置基础螺栓为M24,电动机基础螺栓为M16,皆有用户自备。脱水筛(脱水振动筛)产品选型及定货:注明筛网结构(编制、冲孔、条缝)、网孔尺寸、处理量、物料入粒粒度。
