双金属翅片管换热器A轧制型双金属翅片管散热器

  • 2022-01-01 15:05:05
  • 来源:衡水市桃城区华北干燥设备厂

双金属翅片管换热器A轧制型双金属翅片管散热器

双金属翅片管换热器A轧制型双金属翅片管散热器

SRL型散热器说明

特点:1、该散热器钢管和铝压片接触紧密,散热性能好,使用可靠,耐腐蚀,光洁,美观。(而且能根据用户需要设计制作)。

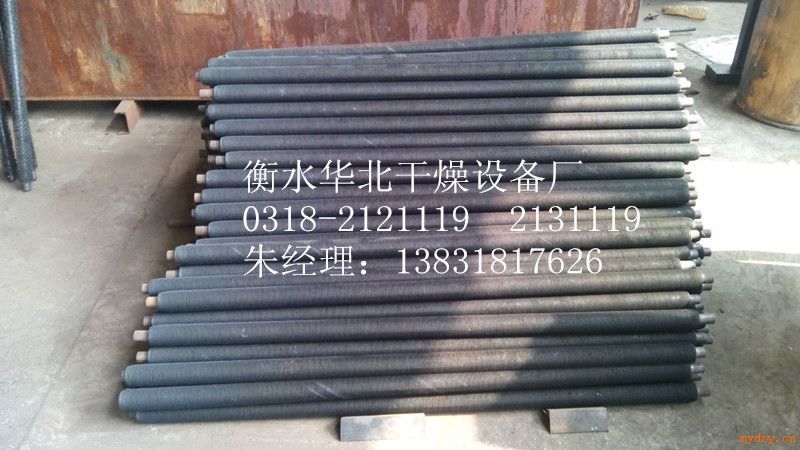

2、该散热器一蒸汽导热油或热水为热媒,蒸汽压力*高为8kg/cm2,过热水温度为160℃,适用于空气调节系统及干燥室内的空气加热。SRL型散热器共有37种规格,该散热器是用Φ21mm和Φ25mm、Φ32mm无缝钢管作为基管,轧制出外径分别为Φ46mm、Φ50mm、Φ55mm、Φ62mm的片距为2.5mm的钢铝复合翅片管。

SRL型散热器传热系数、阻力如下表:

散热器型号

热介质

传热系数K值

千卡/米2/时/℃

阻力毫米汞柱

SRLB×A/2

蒸汽(一个表压)

K=13.4(Vγ)0.40

H=0.174(Vγ)1.67

过热水130℃

(流速0.023-0.037)

K=14.2(Vγ)0.24

H=0.153(Vγ)1.58

SRLB×A/3

蒸汽(一个表压)

K=13.0(Vγ)0.43

H=0.309(Vγ)1.62

过热水130℃

(流速0.0154-0.038)

K=12.5(Vγ)0.29

H=0.296(Vγ)1.58
