作为合成甾体激素、甾体避孕药等医药中间体的薯芋皂素，它还能加工成各类药激素、镇痛、麻醉、避孕等180余种药物。传统的处理工艺是：激素类医药中间体水解→溶剂提取→结晶→离心甩干→加热烘干→成品入库。上述工艺除溶剂提取工序是在密闭容器中进行外，离心甩干和烘干均在敞开体系中进行。使用机器是三足式离心甩干机和烘房(完全敞开)。这一工艺存在着重大隐患，溶剂挥发不能回收，浪费大，工人与溶剂直接接触，对工人身体损害大。

类固醇激素原料药结晶过滤洗涤干燥一体机四合一多功能设备三合一过滤洗涤干燥机设计要求为了解决传统激素类医药中间体生产中的缺陷，多家药厂采用全密闭溶剂提取的新技术, 急需满足生产工艺要求的溶剂型结晶过滤洗涤干燥一体机，使其能极大地改善工作环境，提高溶剂油使用效率，优化工艺流程。为达到上述目的，常州百得设计开发了结晶过滤洗涤干燥四合一多功能设备，主要表现在：一种溶剂型真空干燥装置，包括一个筒体，该筒体下部是一个锥形出料斗，其特征是筒体内沿轴向装有螺旋搅拌器和过滤网，搅拌器置入过滤网中，过滤网呈两端敞口的筒状结构，主螺旋搅拌器轴，并与筒体内壁之间有间隙，在滤网上部的筒体上设有进料口，在过滤网下部的筒体上设有出液口，出液口位于锥形出料斗的底部。新型全密闭结晶过滤洗涤干燥一体机的筒体侧壁上设有可通蒸汽或冷却水的夹套，螺旋搅拌器由旋转轴和固定在旋转轴上的螺旋形叶片组成，该螺旋轴由位于筒体顶端的动力机构驱动，而且螺旋形叶片的外边缘靠近过滤网内壁处装有刮板，筒体上还设置有与抽真空装置相连的真空袋滤器。

类固醇激素原料药结晶过滤洗涤干燥一体机四合一多功能设备三合一过滤洗涤干燥机工作原理将提取后激素类医药中间体的结晶液从筒体上部的进料口进入筒体内过滤网中，溶剂从过滤网过滤出来，假设在过滤网下部筒体上的出液口进入溶剂油贮罐贮存起来，结晶物被螺旋搅拌器压榨，将残存在结晶物中的溶剂压出，回收再用，结晶物则从锥形出料底部的出料口压出。全密闭结晶过滤洗涤干燥一体机结构简单，使用方便，设在筒体上的夹套可以通过蒸汽加热，也可以通入循环水冷却；设在筒体内的螺旋搅拌器即可正转，也可反转，对结晶物起翻动压榨作用；本机在工作时可启动抽真空装置，通过抽真空机抽真空，使筒体在负压状态下运行，将结晶物中被压榨出的溶剂由抽真空抽出回收再用，则结晶在真空下烘干。

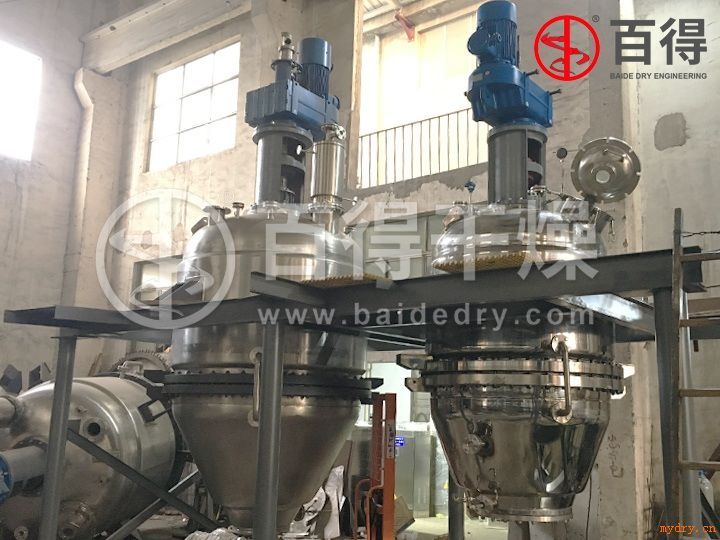

类固醇激素原料药结晶过滤洗涤干燥一体机四合一多功能设备三合一过滤洗涤干燥机设备结构及操作说明 ① 结晶过滤洗涤干燥四合一包括一个筒体，该筒体的下部是一个锥形出料斗，其特征是简体内沿轴向装有螺旋搅拌装置和过滤网，所述螺旋搅拌装置置于过滤网中、过滤网呈两端敞口的筒状结构，它与螺旋搅拌装置同轴，并与筒体内壁之间有间隙，在过滤网上部的筒体上设有进料口，在过滤网下部的筒体上设有出液口，出料口位于锥形出料斗的底部。 ② 四合一多功能结晶过滤机是在筒体侧壁上设有可通蒸汽成液体的夹套。 ③ 筒锥式结晶过滤洗涤干燥机是螺旋搅拌装置由旋转轴和固定在旋转轴上的螺旋形叶片组成，旋转轴由位于筒体顶端的动力机构驱动。 ④ 结晶过滤烘干一体机是在螺旋形叶片的外边缘靠近过滤网内壁处装有刮板，在旋转轴下端连接有搅拌杆，搅拌杆位于锥形出料斗内。 ⑤ 溶剂型真空过滤干燥装置是在筒体上还设置有与抽真空装置相连的抽真空孔。

类固醇激素原料药结晶过滤洗涤干燥一体机四合一多功能设备三合一过滤洗涤干燥机性能优点从全密闭结晶过滤洗涤干燥一体机处理各种不同激素类医药中间体的实际操作使用可发现，四合一多功能设备具有很多优点，主要表现有： ① 一机多用，可在一台机内完成反应、萃取、过滤、反复多次过滤洗涤、干燥等多种操作，并直接得到成品。 ② 操作弹性大，能通过调整过滤压差、转速、螺旋挤压导程等调节操作周期，使之适应工艺条件的变化。 ③ 该机可在过滤介质表面形成很薄的滤饼或者在无滤饼条件下进行过滤，单位过滤面积上的过滤速率很高，因此设备小而紧凑。 ④ 全封闭系统，操作环境相当好，特别适用于处理有毒、易燃、易爆的危险产品及不允许有污染的鲜美食品生物制品药品等。 ⑤ 既能浓缩，又能过滤。特别是需要对物料进行洗涤时，可先对物料进行浓缩，并在悬浮状态下进行彻底地洗涤，*后再压滤，这样可减少物料的搬运，减少浪费，洗涤时不用再浆，加工出来的产品质量很高。 ⑥ 可用于反应、过滤、干燥三种操作，使三个单元设备的作用在这一台设备上完成，从而使设备成本、占地面积、劳动强度、能耗等都大大降低。 ⑦ 该机的动力消耗低，挤出滤饼一般比平板式三合一水分低，操作亦方便。
常州百得依据传统激素类医药中间体采用有机溶剂提取工艺而设计出的新型全密闭结晶过滤洗涤干燥一体机，能极大地改善工作环境，提高溶剂的回收率。医药级过滤洗涤干燥多功能设备简化了工艺流程，解决了传统工艺中甩干、洗涤、烘干多道工序在不同设备完成而造成多次周转的污染问题。该装置不仅实用于溶剂型结晶物干燥，而且对于细小微粒的原料药结晶物生产也实用，具有极强实用价值，值得推广应用。
