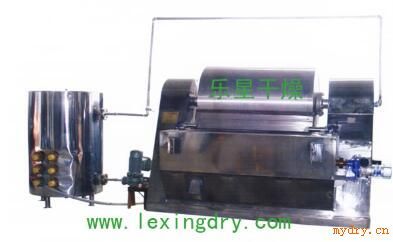

单筒 双筒干燥机 HG系列滚筒刮板干燥机
HG系列滚筒刮板干燥机是一种内加热传导型转动干燥设备,湿物料在滚筒外获得以导热方式传递的热量,脱除水份,达到所以要求的湿含水含量,热量由筒内壁传到筒外壁,再穿过料膜,其热效率高,可连续操作,故广泛应用于液态物料或带状物料的干燥,对膏状和粘稠物料更适用。结构形式
可分为二种形式:单筒,双筒干燥机,另外也可按操作压力分常压和减压两种形式。
HG系列滚筒刮板干燥机特点
▲热效率高。因滚筒干燥机传热机理属热传导,传热方向在整个操作周期中保持一致,除盖散热和热辐射损失外,其余热量全部都用于筒料膜湿分的蒸发上,热效率可达80%-90%。
▲操作弹性大,适用性广。可调整滚筒干燥机的诸多干燥因素。如进料的浓度、涂料料膜的干燥效率,且诸多因素互无牵连在。这给滚筒干燥操作带来很大的方便,使之能适应多种物料的干燥和不同产量的要求。
▲干燥时间短。物料的干燥周期一般只有10-15秒,在适合于热敏性物料。若将滚筒干燥机设置在真空器中,则可在减压条件下运行。
▲干燥速率大。由于涂料抹于筒壁的料膜很薄,一般在0.3-1.5mm,且传热、传质方向一致,料膜表面可保持30-70kg·H2O/m2·h 的蒸发强。。
HG系列滚筒刮板干燥机应用范围
适用于化工、染料、制药、食品、冶金、酵母等行业液体功较粘稠物料的干燥。
HG系列滚筒刮板干燥机技术参数
项目\型号 | Φ800×600 | Φ1000×2000 | Φ1200×2000 | Φ1400×2400 | Φ1600×2400 |
热源压力(Mpa) | ≤0.6 | ||||
主电机功率(kw) | 3 | 4 | 4 | 5.5 | 7.5 |
传热面积(m2) | 4 | 6.2 | 7.5 | 10.5 | 12 |
滚筒转速(rpm) | 0.5-5 | ||||
工作热源 | 蒸汽或导热油 | ||||
加料方式 | 顶部或底部 |
规格 | 滚筒尺寸(mm) | 有效加热面积(m2) | 干燥能力(kg·H2O/h) | 蒸汽耗量(kg) | 电机功率(kw) | 外形尺寸(mm) |
HG600 | Φ600×800 | 1.12 | 40-70 | 100-175 | 1.1 | 1700×800×1500 |
HG700 | Φ700×1000 | 1.65 | 60-90 | 150-225 | 2.2 | 2100×1000×1800 |
HG800 | Φ800×1200 | 2.26 | 90-130 | 225-325 | 3.0 | 2500×1100×1980 |
HG1000 | Φ1000×1400 | 3.30 | 130-190 | 325-475 | 4.0 | 2700×1300×2250 |
HG1200 | Φ1200×1500 | 4.42 | 160-250 | 400-625 | 4.0 | 2800×1500×2450 |
HG1400 | Φ1400×1600 | 5.28 | 210-310 | 525-775 | 5.5 | 3150×1700×2800 |
HG1600 | Φ1600×1800 | 6.79 | 270-400 | 675-1000 | 7.5 | 3350×1900×3150 |
HG1800 | Φ1800×2000 | 8.48 | 330-500 | 825-1250 | 11 | 3600×2050×3500 |
HG1800A | Φ1800×2500 | 10.60 | 420-630 | 1050-1575 | 15 | 4100×2050×3500 |
