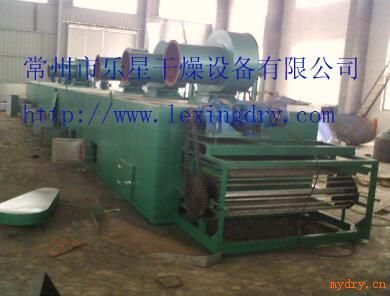

中药饮片带式干燥机 DW系列带式干燥机
DW系列带式干燥机是成批生产用的连续式干燥设备,用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、中药饮片等含水率高、而物料温度不允许高的物料尤为合适该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点,对脱水滤饼类的膏状物料,需经造粒制成棒状后亦可干燥。
DW系列带式干燥机工作原理
料斗中的物料由加料器均匀的铺在不锈钢丝网上,由传动电机带动网带在干燥箱内匀速移动。干燥段由若干单元组成,热风在两个(或几个)单元内横向循环,新鲜空气由风机进入,通过换热器加热,热空气穿过物料层与物料热交换,进入下腔,然后流向下一单元,降温后的热空气再经换热器进行二次加热,热空气穿透网带与物料再次热交换,湿热空气由排湿风机排出,完成干燥,每台干燥机单元数可根据物料的特性、工艺要求选取。
DW系列带式干燥机应用范围
在实际使用过程中我们认识到以一种设计方式解决多种不同性质物料的干燥是不合理的,因此,DWT系列设备在定型产品的基础上同时强调其专用性,基本类型有脱水蔬菜专机、米饭专机、中药饮片专机、颜料染料专机、洗棉及水洗毛专机.炒货食品专机、塑料颗粒干燥与热处理专机、还有磁粉、氧化铁黄、轻质碳酸钙、白碳黑干燥专机等等。客户在设备选型时应根据物料特性与我司设计人员协商决定根据物料干燥的特殊要求确定风量、温度、相对湿度、运转速度等技术参数以保证设备的适用性、可靠性达到*佳的运行性能。
DW系列带式干燥机技术参数
型号 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
单元数 | 4 | 5 | 4 | 5 | 4 | 5 | |
带宽 (m) | 1.2 | 1.6 | 2 | ||||
干燥段长 (m) | 8 | 10 | 8 | 10 | 8 | 10 | |
铺料厚(mm) | 10-80 | ||||||
使用温度 (℃) | 50-120 | ||||||
蒸汽压力 (Mpa) | 0.2-0.8 | ||||||
蒸汽耗量 (kg/h) | 120-130 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | |
换热面积 (m^2) | 272 | 340 | 352 | 440 | 448 | 560 | |
干燥时间 (h) | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | |
干燥强度 (kg)水/h | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 | |
风机数量 | 5 | 6 | 5 | 6 | 5 | 6 | |
风机总功率(kw) | 6.6 | 8.8 | 9 | 12 | 12 | 16 | |
设备总功率 (kw) | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 | |
外形尺寸 | 长 (m) | 9.77 | 11.77 | 9.77 | 11.77 | 9.77 | 11.77 |
宽 (m) | 1.5 | 1.5 | 2.24 | 2.24 | 2.66 | 2.66 | |
高 (m) | 2.83 | 2.83 | 2.83 | 2.83 | 3.50 | 3.50 | |
总重 (kg) | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 |
