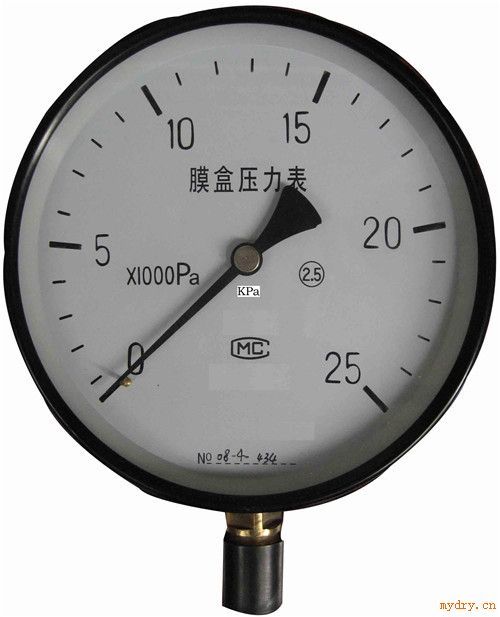

膜盒压力表

HJ-YE膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。产品适用于测量无爆炸危险、不结晶、不凝固,以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的低微压力。
膜盒压力表结构原理:
仪表由测量系统(包括接头、波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置,可以方便调整零位。
膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表,压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表,如果压力在-80Pa时建议选用矩形膜盒压力表。 膜盒压力表选型表:
型号精度等级测量范围 pa结构特点接头螺纹
YE-60
YE-100
YE-150
2.5正压 0--160 250 400
600 1000 1600 2500
4000 6000
10000 16000 25000
40000
负压 -160-0 同正压
正负压 -80--80 -120--120
-200--200 -300--300
-500--500 -800--800
-1200--1200 -2000--2000
-3000--3000 -5000--5000
-8000--8000 12000--12000
(0-8000 -8000--0-20000-20000 限微压表用 )
径向M14×1.5
M20×1.5
YE-60ZT
YE-100ZT
YE-150ZT
轴向带前边M14×1.5
M20×1.5
YEJ-101
YEJ-111
YEJ-121
矩形外向尺寸
80×160×200mm
80×160
