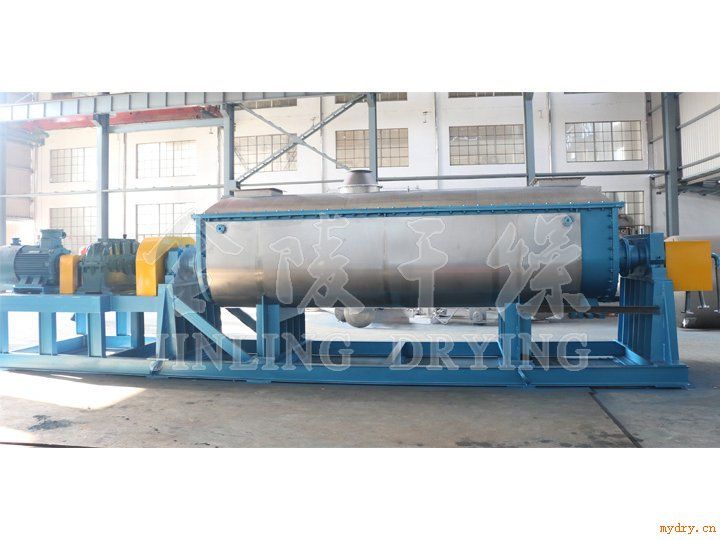

污泥专用圆盘(桨叶)干化系统污泥干化生产线

性能特点:

(1) . 设备结构紧凑,装置占地面积小。干燥所需热量主要是由排列于空 心轴上的空心桨叶壁面提供,而夹套壁面的传热量只占少部分。所以单 位体积设备的传热面大,可节省设备占地面积,减少基建投资。

(2) . 热量利用率高。污泥干燥机采用传导加热方式进行加热,所有传热 面均被物料覆盖,减少了热量损失;热量利用率可达 85% 以上。

(3) . 桨叶具有一定的洗刷能力,可提高桨叶传热作用。旋转桨叶的倾斜 面和颗粒或粉末层的联合运动所产生的分散力,使附着于加热斜面上的 污泥带有清理功能。另外,由于两轴桨叶反向旋转,交替地分段压缩和 膨胀搅拌功能,传热均匀,提高了传热效果。

(4).可实现连续化、全封闭作业,降低人工及粉尘排放。

(5).尾气处理方面系统一般采用常压或负压两种形式,根据不同的情况 尽可能减少排气风量,从而降低尾气处理成本,对于污泥蒸发的臭味可 另采用除臭系统处理后达标排放。

(6).本公司针对有毒及含有溶剂的高危化工污泥等可设计成高真空桨叶 干燥进行低温干化工艺( 已申请发明专利)。这样不仅可以直接回收溶剂, 还可以大大降低废气排放量,安全性及环保性能大大提高。

桨叶污泥干燥机性能参数(参考):

配置双轴四轴型号5型15型20型40型60型80型100型120型150型200型300型400型500型传热面积51520406080100120150200300400500主机功率41518.5303745557590110180220264备注根据不同污泥的特性和要求采用不同的材质及配置

关键技术创新点及改进设计:
(1)、公司吸收国外圆盘桨叶技术理念,创新设计第二代双轴或 四轴结构形式,并已大批量投入生产应用;

(2)、轴承座整体设计及整体车加工,可选择增设冷却装置;

(3)、筒体、轴承、轴均设计热膨胀自由滑动,主机整体框架设计;

(4)、整体加强型设计,强度及使用寿命更有保障;

(5)、桨叶片为整体焊接,强度更好;刮板根据物料状态可增设, 剪切和翻抄性能更佳;

(6)、结构设计更紧凑,单台桨叶面积可设计≤ 500m2 的大型桨 叶干燥机;

(7)、直联传动结构设计,运转更平衡,降低链条传动带来的摆 动及松紧问题;

(8)、金陵公司特有的加工及装配工艺,使设备的同心度更有保障, 两端密封性能更优越;

(9)、可根据不同情况,设计半圆管夹套加热及整体夹套加热型;

(10)、可根据物料要求,设计不同的出料形式,从而保证物料干 燥停留时间,进一步提高综合效能。

(11)、专用防架桥进料设计。
