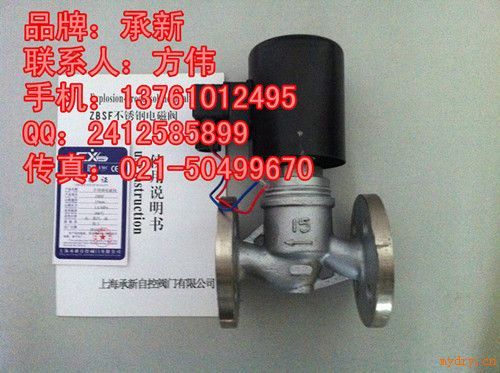

ZBSF-40不锈钢电磁阀
ZBSF-40不锈钢电磁阀；产地：上海；
ZBSF全不锈钢电磁阀
一.特征
ZBSF-15,ZBSF-20,ZBSF-25,ZBSF-32,ZBSF-40,ZBSF-50,ZBSF-65、ZBSF-80全不锈钢电磁阀是工业过程自动化控制系统用的执行器。安在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二.型号
规格说明
三.主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。 耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。 耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。 可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。 四.结构原理本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。 常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
结构示意图
五.技术参数
项目
说明
工作介质
腐蚀性流体、超净流体、食用流体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-2Y：液体用
介质温度℃
ZBSF-F(1Y)：≦60℃ ZBSF-2(2Y)：≦220℃
公称压力(MPa)
1.6
工作压差(MPa)
0~1.6
公称通径(mm)
10
15
20
25
32
40
50
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数
泄漏量
按JB/T7352-94.F级规定
功耗
AC≦70VA
防爆标志
dIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20*1.5
环境温度
-40~+60℃
六.外表尺寸
DN
L
H
D
D1
D2
b
f
n-d
10
115
148
φ90
φ60
φ41
14
2
4-φ14
15
115
148
φ95
φ65
φ46
14
2
4-φ14
20
115
148
φ105
φ75
φ56
16
2
4-φ14
25
125
148
φ115
φ85
φ65
16
3
4-φ14
32
150
182
φ140
φ100
φ76
18
3
4-φ18
40
165
182
φ150
φ110
φ84
18
3
4-φ18
50
190
192
φ160
φ125
φ99
20
3
4-φ18
七.安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。 2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。 3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，*好安装旁路装置。如图(一)。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图(二)。 4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。 5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。 6、普通型不可在危险场合使用。 7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。 8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。 9、电磁阀前后管道上需装压力表，以便观察管道压力。
