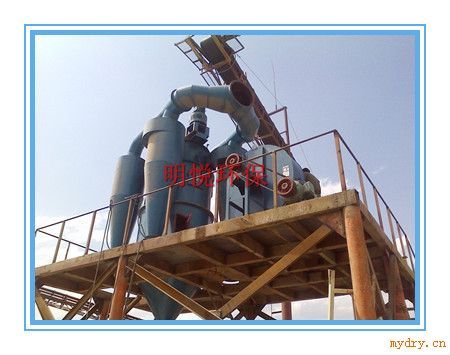

一、机器的用途

FSX型制砂专用分级机是我公司技术人员在水泥行业转子式分级机的基础上，将平面涡流理论较好的运用在旋风式分级机的基础上，经多年的研究而开发出来的一种外部循环式带转子的改进型分级机。经实践使用证明，选粉效率达85%以上，而且细度调节方便、灵活、性能可靠。

二、规格与性能

设备规格

FSX 600

FSX700

FSX800

FSX900

FSX1000

FSX1100

FSX1200

FSX1500

主轴转速(rpm)

150－350

130-320

120－280

120－260

120－240

120－220

生产能力(t/h)

55－70

70-90

100－120

120－140

150－170

170－190

190－210

270－290

产品细度(80 μm方孔筛筛余）

12％－20％

主轴电机

型号

YCTL

225－4C

YCTL

225－4C

YCTL

280－4B

YCTL

280－4B

YCTL

355－4A

YCTL

355－4B

YCTL

355－4B

YCTL

355－4B

功率(KW)

18.5

132

调速范围(rpm)

125－1250

132－1320

120－1480

配套风机

型号

No10C

No12.5C

No14C

No16B

No20B

转速(rpm)

450~650

风压(Pa)

2400

2390

2546

2456

2684

2771

3249

3325

风量

(m3/h)

34996

64188

86331

99493

136430

165164

217263

431831

电机功率(KW)

110

132

160

185

215

315

三、结构特点及工作原理

1、性能特点：

（1）采用高抛撒能力撒料盘，强化了撒料与旋流能力，使物料颗粒能充分分散扬起，增强了物料的分级、分散性能。

（2）合理调整了选粉区与提升区的部位，提高了选粉效率。

（3）采用了新型高效低阻旋风筒，减少气流阻力，提高微粉收集能力。

（4）分级机主轴可以进行无级调速。

（5）多级衬板保护延长了主机使用寿命。

（6）采用了先进的分瓣式可拆卸笼形转子，大大节省了维护时间和维护难度。

（7）粗粉管和细粉管采用双联锁风阀，大大地降低了漏风率，克服了以前分级机运转过程中扬尘大的缺点。

2、工作原理

出磨物料由上部进料口（10）喂入，落到与转子成一体的撒料盘上，转子随主轴（11）转动时，撒料盘上的物料在离心力的作用下沿径向甩出而分散于选粉室（6）内与旋转上升的气流相遇，在选粉室内，分级圈（7）下面附近的气流及分散于气流中的物料在分级圈的带动下与分级圈一起作高速旋转，而使气流中的物料受较强的离心力，该力的大小可以通过调节主轴的转速来调节。当转速增大时，该力也增大。此时如果保持处理风量一定，则此时的切割粒径减小，产品变细，如转速降低则产品变粗。物料中的粗颗粒，质量较大，受撒料盘和分级圈作用，落到滴流装置（4）时，再次受上升气流的分选，落到内锥，从粗粉管（2）排出，通过分级圈的细粉经旋风筒（8）收集落入集灰斗，经细粉管排出，清除细粉后的空气则从旋风筒中心经风管（15）返回节能减震风机（14）形成气流闭路循环。

三、安装要求

1、分级机可以安装在坚固、平整的钢筋混凝土基础上，也可以用钢结构平台支撑，安装后的分级机应是无振动的。

2、分级机在现场安装时，应注意主体的垂直度，尤其保证内部转子的垂直度，安装时可以在主轴皮带盘上用水平仪校正主轴垂直度(<2/1000)。

3、各密封结合面处不得漏气、渗油现象，安装时各法兰口必须用石棉绳加黄油密封。

4、风机固定位置根据工作场所进行合理选择，注意联接风管不要太长，以免影响风压，其支脚减震器应放在平整、坚固的水平面上。为保证使用效果，我公司NO.12.5以上风机一律采用混凝土基础。
