JD-WSS系列双金属温度计

  • 2016-05-07 10:08:09
  • 来源:江苏杰达仪表科技有限公司

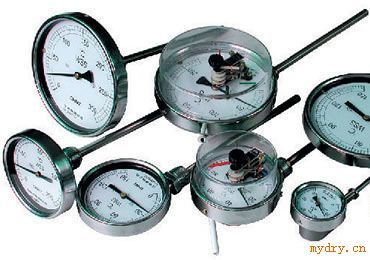

JD-WSS系列双金属温度计

一、应用
JD-WSS系列双金属温度计配合各式安装套管,满足不同压力等级要求。可以直接测量各种过程中的-80~+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

二、特点
· 现场显示温度,直观方便;
· 安全可靠,使用寿命长;
· 多种结构形式,可满足不同要求。

三、工作原理:
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。

四、技术参数
·标度盘公称直径:100、150
·精度等级:(1.0),1.5
·热响应时间:≤40S
·防护等级:IP55
·连接尺寸:M20×1.5,NPT1/2

五、外形及尺寸

形式

D

A

B

E

d

径向型

105

23

73

-

φ8

φ10

155

23

73

-

轴向型

65

50

110

34

105

50

110

34

万向型

105

23

178

120

155

23

178

120

电接点轴向

128

40

135

-

电接点径向型

128

72

150

42

电接点万向型

128

40

175

98

六、型号及规格

型号

测温范围℃

精度等级

保护和材料

规格

公称压力

安装固定装置

WSS-403S

-80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

1.5

1Cr18Ni9Ti

304

316

316L

哈氏C-276

150

200

250

300

350

400

500

550

≤30Mpa

螺纹连接式

WSS-503S

WSS-413S

WSS-513S

WSS-483S

WSS-583S

WSSX-403S

WSSX-413S

WSSX-483S

WSS-403L

1.5-40Mpa*

法兰连接式

WSS-503L

WSS-413L

WSS-513L

WSS-483L

WSS-583L

WSSX-403S

WSSX-413L

WSSX-483L


选型须知
(1)型号
(2)精度等级
(3)测温范围
(4)安装固定形式
(5)热安装套管形式
(6)插入长度
例A:万向型双金属温度计,测温范围0-400℃,热安装套管TH01F,插入长300mm,WSS-83TH01F,0-400℃,L=300

W

温度仪表

S

金属膨胀式

S

感温元件双金属片

X

电接点结构

表壳公称直径

4

100

位置特征

0

轴向(直型)

1

径向(角型)

8

万向(可调角型)

安装固定装置

0

无固定装置

1

可动外螺纹

2

可动内螺纹

3

固定螺纹

4

固定法兰

5

卡套螺纹

6

卡套法兰

电接点位式调节

M

上下限

N

双上限

P

双下限

W

S S X

— 4

1

1

M

典型型号示例
