大型链轮

大型链轮

大型链轮1、链轮的齿形。链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时链节的冲击和接触应力，而且要易于加工。常用的链轮端面齿形是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。参数计算前面已经提到，不做重复叙述！

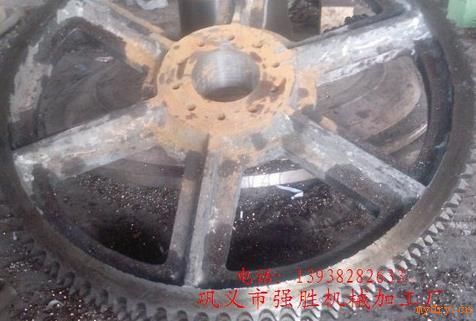

2、链轮结构。小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大型链轮可做成组合式，此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。
3、链轮材料。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
